1. Обзор
Двигательными объектами преобразователя частоты буровой платформы являются в основном лебедки, поворотные станки и грязевые насосы.
Устройство передачи частотного преобразования, как правило, использует общую схему шины постоянного тока.и централизованный тормозный блок должен быть настроен на магистрали постоянного тока, если он не может быть обратной связи.
Винт буровой платформы обладает характеристиками нагрузки, аналогичными характеристикам при подъеме, что требует от инвертора управления вектором открытого/закрытого цикла, большого исходного крутящего момента,функция навигации с нулевой скоростью, а для глубокой скважинной платформы может включать одно синхронное управление мастера и несколько рабов.
Переключатель установки требует ограничения крутящего момента, чтобы предотвратить разрыв крутящего момента или деталей.
2. схема привода с преобразованием частоты
Система бурения нефти использует водоохлаждаемый частотный преобразователь серии HD2000, состав системы включает в себя: систему питания, два устройства выпрямления мощностью 2,3 МВт, три устройства насоса для грязи мощностью 1,7 МВт, два 1.Линковые установки 2 МВт, один гидравлический блок мощностью 1 МВт, три централизованных тормозных блока мощностью 1,2 МВт, система водяного охлаждения, соответствующие двигатели для каждого инвертора и внешние тормозные резисторы.Силовые агрегаты лебедки и вращающейся установки спроектированы с номинальной мощностью 1.4МВт.
Среди них:
1Вся система может быть обеспечена электросетью или дизельным генератором на месте;
2. два устройства выпрямления и все инверторные устройства, тормозные устройства общей шины;
3. три тормозных блока в шкафу;
4. три грязевых насоса могут быть буксированы два, то есть выход с двумя 600 кВт коаксиальных двигателей, работающих параллельно;
5. Винт А и Винт В работают в режиме мастер-слав;
6. Винч и поворотная панель оснащены модулем кодового трея;
7Система охлаждения водой использует двойную насосную систему, и циркулирующий насос может быть выбран произвольно во время работы.

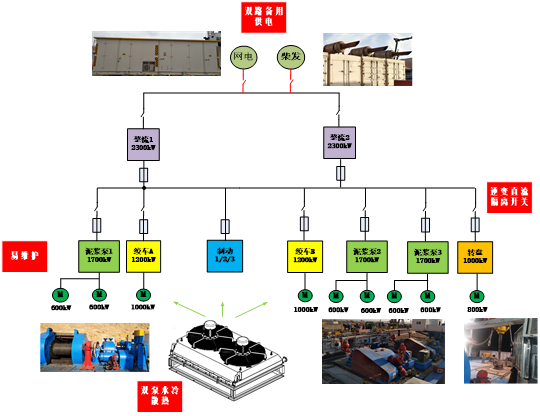

Топология системы выглядит следующим образом:
Водоохлаждаемый мультитрансмиссионный преобразователь частоты для бурения нефти использует 8 контроллеров HCU20 для самостоятельного управления устройствами выпрямителя и инвертора,обеспечить надежность работы системы;, и реализовать передачу сигналов связи и состояния с основным управлением PLC, водяным охладителем, тормозом и кодовым диском.
Среди них:
1. Общение между главным управляющим ПЛК и каждым HCU20 может выбирать Profinet автобус или Profibus автобус;
2. Режим управления мастером-рабом реализуется между лебедкой А и лебедкой В;
3Водоохлаждаемый шкаф может управляться локально или дистанционно с помощью контроллера выпрямителя 1.
4Бронзовый агрегат устанавливает связь с контроллером выпрямителя 2, и информация о состоянии тормозного агрегата может быть передана контроллеру выпрямителя 2.или отказ сброса тормозного блока может быть реализован через регулировщик выпрямителя 2;
5. грязевой насос работает в режиме VF, лебедка и поворотная панель работают в режиме CLVC (с контролем вектора кодной таблички);
6Каждый контроллер HCU20 оснащен достаточными интерфейсами сигналов AI, AO, DI и DO для резервного обеспечения.

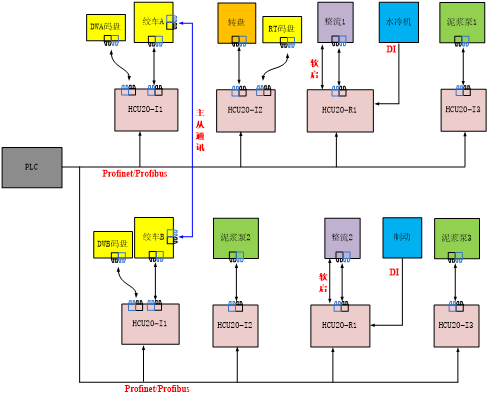

Топология системы управления следующая:
