1. Обзор
Процесс производства холодной прокатки обычно включает в себя подготовку сырья, выпрямление, маринование, прокат, обезжирение, отжигание (тепловая обработка), отделку и т.д.Холодная прокатка использует в качестве сырья горячекатаные изделия, и фосфор должен быть удален перед холодной прокаткой, чтобы обеспечить чистоту поверхности холоднокатаных изделий.
В качестве поставщика преобразователей частот основного привода и вспомогательного привода для всей линии крупного металлургического прокатного предприятиямы полностью сотрудничали с предприятием, чтобы реализовать своевременную работу и непрерывное и стабильное производство двух производственных линий от поставки продукции, установка и отладка, гарантия производства и техническое обучение.
2. схема преобразования частоты
Основные и вспомогательные двигатели 2-секционных стальных производственных линий приводятся в действие инженерным преобразователем частот серии HD2000,и система управления автоматизацией и шина связи преобразователя частоты привода принимают текущую технологию ProfiNet.
Основной привод северной линии проекта включает в себя 16 1200 кВт-2000 кВт основных прокатных станций и 3 летящих ножниц;Главный привод южной линии включает в себя 19 800-1500 кВт главных прокатных станций и 3 летящих ножниц., а также более 200 комплектов шкафов преобразования частот, таких как выпрямители и вспомогательные приводы, с общей мощностью преобразователя частот 228 МВт.
В частности, используется инженерное базовое устройство выпрямления (BRU) серии HD2000 + тормозное устройство + моторное приводное устройство (MDU) + модуль кодового диска.
Инвертор напрямую управляется крупнейшими в отрасли двигателями с воздушным охлаждением мощностью 1,2 МВт и 1,4 МВт.и каждый двигатель (или одна обмотка) может удовлетворить потребности привода без использования нескольких блоков параллельно.
Инвертор использует схему конфигурации шкафа, вход конфигурируется с входным реактором, а выход не конфигурируется с выходным реактором.

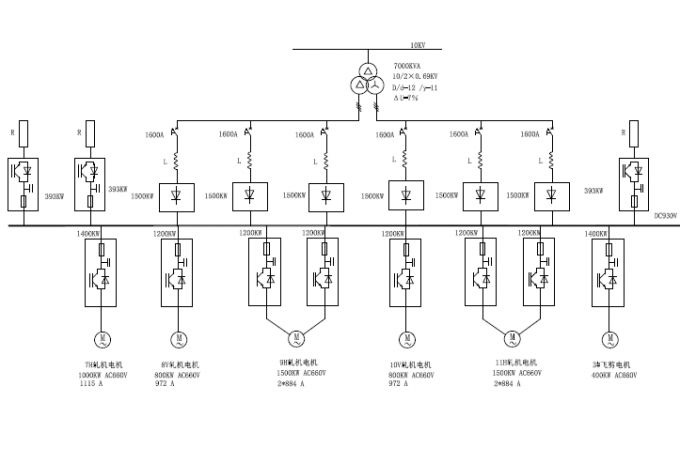

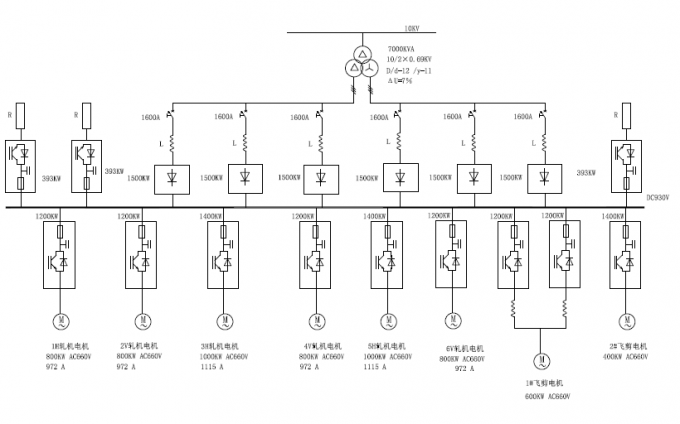

Однолинейная схема системы выглядит следующим образом (большое количество, не все перечислены):
