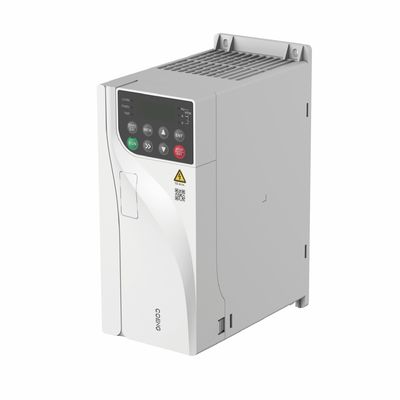

HV350 Векторный частотный инвертор VFD общего назначения Преобразователь переменной частоты для управления асинхронным приводом двигателя
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | CE |
| Номер модели | HV350 |
| Количество мин заказа | 1 |
| Упаковывая детали | Коробка, случай переклейки |
| Время доставки | 10-30 рабочих дней |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Входное напряжение | Входное напряжение: от 380 В (-15%) до 480 В (+10%) Фаза: трехфазная | Частота входной мощности | 50 Гц/60 Гц ± 5% |
|---|---|---|---|
| Выходное напряжение | 0V~Входное напряжение | Частота выхода | 0 ‰ 600 Гц |
| Тип двигателя главного управления | Асинхронный двигатель | Диапазон скоростей главного управления | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
| Режим управления главным | V/F, OLVC ((Открытое векторное управление), CLVC ((Закрытое векторное управление) | ||
| Выделить | Инвертор частоты вектора VFD,Переменная векторного частотного инвертора,Преобразователь переменной частоты для двигателя |
||
Характер продукции
HV350 Векторный частотный инвертор VFD общего назначения Преобразователь переменной частоты для управления асинхронным приводом двигателя
Векторный частотный инвертор VFD общего назначения Описание продукта
Инвертор серии HV350 - это недавно разработанный векторный инвертор общего назначения.О принципах проектирования многочисленных программных функций, более высокие производительность и высокую надежность, этот инвертор имеет меньший объем с улучшенной расширяемостью, больше функций связи и более легкой эксплуатацией.
Векторный частотный инвертор VFD общего назначения
Высокая надежность
Инновационный независимый воздуховод
- Инновационная конструкция отделяет чувствительные устройства от воздуховода, значительно улучшая адаптивность инвертора к различным условиям
- Воздушный канал может защитить инвертор от пыли и различных предметов, чтобы избежать короткого электрического замыкания, повреждения компонентов и т. Д.
Продвинутая термическая концепция проектирования и профессиональный анализ термической моделирования
- Применение эффективного и точного программного обеспечения для теплового моделирования для обеспечения тепловой надежности инвертора
- Принятие передовых технологий термоиспытания, валидации и оборудования для проверки теоретических результатов тепловой конструкции
Строгое испытание повышения температуры
- Rigorous full-load and overload testing procedure and strict acceptance criteria for temperature rise of key components supporting long-time reliable operation of the inverter under extreme load condition
- Все продукты, прошедшие испытание старения на высокой температуре перед выходом из строя, чтобы гарантировать нормальное функционирование всех компонентов продукта
Процесс автоматического распыления трехпрозрачной краски
- Различные стратегии распыления могут быть приняты в соответствии с платами, эффективно обеспечивая единообразие распыления платы и консистенцию одной партии продукта
Высокая адаптивность
Широкий диапазон напряжения
- Номинальное напряжение: трехфазное 380V ~ 480V
- Частота входной мощности: (50 Hz/60 Hz) ± 5%
- Допустимый диапазон колебаний напряжения: -15%Vac ~ +10%Vac
Низкий уровень внешних помех
- Встроенный фильтр C3 может эффективно подавлять высокочастотные гармонические сигналы, генерируемые во время работы инвертора, отвечая требованиям стандарта ЕС EN61800.
- Простая и удобная для пользователя конструкция заземления EMC эффективно уменьшает ток утечки на земле.
- Сертификация системы
- Сертификация ЕС
Структурное проектирование
- Дизайн в виде книги с объемом на 40% меньше, чем у традиционных моделей
- Поддержка установки рядом нескольких инверторов
Выдающиеся результаты
Комплексная технология привода двигателя
- Поддержка управления приводом трехфазных асинхронных двигателей
- Поддержка управления V/F, управления вектором открытого цикла и управления вектором закрытого цикла
- Поддерживающее регулирование скорости и крутящего момента
- Поддержка функции отслеживания скорости, снижение тока удара
Точная функция автоматической настройки двигателя
- Поддержка точной автоматической настройки параметров двигателя для удобной работы и отладки, более высокой точности управления и более быстрой скорости отклика
- Комплексные функции автоматической настройки двигателя, включая динамическую, статическую и статическую+динамическую автоматическую настройку
- Комплексные режимы управления двигателем
- Режим управления V/F
- Режим управления вектором с открытым контуром (OLVC)
- Режим управления вектором в замкнутом цикле (CLVC)
Большой стартовый крутящий момент
- Управление вектором открытого цикла (OLVC): 150% при 0,5 Гц
- Контроль вектора с закрытой петлей (CLVC): 200% при 0 Hz
Высокая перегрузочная способность
- Мощность перегрузки света: 110% номинального тока световой нагрузки в течение 60 секунд, 150% номинального тока световой нагрузки в течение 10 секунд
- Мощность тяжелой перегрузки: 150% номинального тока тяжелой нагрузки в течение 60 секунд, 180% номинального тока тяжелой нагрузки в течение 10 секунд
Диверсифицированные функции
Клавиатура
- Для стандартных инверторов доступны внутренние светодиодные клавиатуры, а внешние клавиатуры не поддерживаются.
- Внешняя светодиодная клавиатура может быть дополнительно добавлена.
- Как стандартные, так и дополнительные клавиатуры поддерживают отладку параметров, мониторинг состояния работы, управление запуском/остановкой. копирование параметров и т.д.
Различные функции расширения
- Опциональные расширительные коммуникационные карты поддерживают Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP и другие шины
- связи (слот для расширения карт SLOT1).
- Факультативные расширительные карты кодера (слот для расширительных карт SLOT2)
- Факультативные карты расширения терминала IO (слот для расширения карты SLOT1, пожалуйста, см. подробности в разделе "Функциональные аксессуары")
Надежная тормозная функция
- Инвертор поддерживает постоянное торможение.
- Модели мощностью от 22 кВт и ниже оснащены стандартным встроенным тормозным агрегатом, а модели мощностью от 30 кВт до 132 кВт - дополнительным.
- Добавление тормозного резистора повышает производительность торможения, сокращая расходы на электрическую установку и электрические расходы пользователя.
Поддержка различных функций
- Поддержка режимов V/F Поддержка режимов V/F полного и полуразделения
- Поддерживающее управление процессом PID, которое может применяться при управлении постоянной температурой, постоянным давлением и управлении напряжением
- Поддерживающая блокировка положения для достижения блокировки положения двигателя при нулевой скорости в режиме CLVC
- Функция поддержки колебания, которая может быть применена в волокнистой и текстильной промышленности
- Поддержка случайной глубины PWM для уменьшения шума двигателя
- Поддержка режима работы кодера для автоматического переключения системы на OLVC
- Операция при неисправном кодере
Поддержка программного обеспечения для быстрой отладки
- Поддержка таких функций, как мониторинг и редактирование параметров
- Поддержка журналов событий и записи ошибок
Продукт с векторным инвертором частоты VFD общего назначения Техническая спецификация
|
Технические данные |
|||
|
Проекты |
Описание спецификации и технические данные |
|
|
|
Входная мощность |
Входное напряжение |
Входное напряжение: от 380 В (-15%) до 480 В (+10%) Фаза: трехфазная |
|
|
Частота входной мощности |
50 Гц/60 Гц ± 5% |
|
|
|
Дисбаланс входного напряжения |
≤ 3% |
|
|
|
Выходное напряжение |
Входное напряжение OV |
|
|
|
Выходная частота |
0~600 Гц |
|
|
|
Тип двигателя |
Асинхронный двигатель |
|
|
|
Производительность главного управления |
Режим управления |
V/F, OLVC ((Открытое векторное управление), CLVC ((Закрытое векторное управление) |
|
|
Диапазон скорости |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
Начальный момент |
OLVC: 150% ((0,5 Гц), CLVC: 200% ((OHz) |
|
|
|
Точность крутящего момента |
≤±5%, в режиме вектора управления |
|
|
|
Напряжение крутящего момента |
≤±5%, в режиме вектора управления |
|
|
|
Стабильность скорости |
OLVC, 0,2%; CLVC: 0,1% |
|
|
|
Ответ на крутящий момент |
≤5 мс, в режиме вектора управления |
|
|
|
Время ускорения/замедления |
0.0s~3200.0s; 0.0min~3200.0min |
|
|
|
Увеличение крутящего момента |
00,0% ~ 30,0% |
|
|
|
Мощность перегрузки |
Модель G: 150% 1min/5min; 180%10s/5min; модель P: 110% 1min/5min; 150% 10s/5min |
|
|
|
Кривая V/F |
Тип прямых линий, многоточечный тип, режим V/F Половина разделения, режим V/F полного разделения |
|
|
|
Разрешение частоты ввода |
Цифровая настройка: 0,01 Гц, аналоговая настройка: 0,01 Гц |
|
|
|
Кривая ускорения/замедления |
Прямая линия и S-кривая |
|
|
|
Основные функции |
Простой ПЛК, многоскоростное управление |
16 скоростных сегментов, поддерживаемых через терминалы управления |
|
|
Автоматическое регулирование напряжения (AVR) |
Автоматически сохраняет выходное напряжение постоянным, когда напряжение сети варьируется в пределах определенного диапазона |
|
|
|
Контроль фиксированной длины |
Контроль фиксированной длины |
|
|
|
Встроенный PID |
Легко образует систему управления с замкнутым циклом |
|
|
|
Многомоторные переключатели |
Переход между двумя группами параметров двигателя для управления двумя двигателями |
|
|
|
Виртуальный вход/выход |
Восемь групп виртуальных DI/DO, обеспечивающих простое логическое управление |
|
|
|
Контроль за превышением напряжения/превышением тока |
Автоматическое ограничение тока и напряжения во время работы, предотвращающее отказ инвертора из-за частого перетока или перенапряжения |
|
|
|
Перезагрузка после отключения питания |
После отключения питания и восстановления, инвертор ждет определенное время, прежде чем автоматически работать |
|
|
|
Ограничение скоростного тока |
Избегает частых сбоев перетока в инверторе |
|
|
|
Способ установки частоты |
клавиатура; терминал ВНС/ВНС; многоссылка; импульсная ссылка; связь |
|
|
|
Входная/выходная мощность |
Аналоговые терминалы ввода |
AI1; AI2: 0V~10V/ 0 (4) mA~20mA |
|
|
Терминалы цифрового ввода |
DI1-DI5, 5 программируемых цифровых входных терминалов с оптической изоляцией, совместимые с обоими |
|
|
|
Терминалы цифрового вывода |
Выход с открытым коллектором; диапазон выходной напряженности: 0V ~ 24V; мощность нагрузки тока: 50mA. |
|
|
|
Аналоговые выходные терминалы |
1-канальный 0V ~ 10V/0(4) mA ~ 20mA |
|
|
|
Выход реле |
1-канальный контакт формы C, NO+NC |
|
|
|
Коммуникация |
Протоколы связи |
Modbus RTU (стандартная конфигурация); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (необязательная конфигурация) |
|
|
Обстановка |
Высота |
≤ 1000 м: не требуется снижение уровня |
|
|
Температура окружающей среды |
-25°C+40°C (Работа с пониженной температурой допускается от 40 до 55°C) |
|
|
|
Влажность |
15% ~ 95%, без конденсации |
|
|
|
Вибрация |
3M3, IEC60721-3-3 |
|
|
|
Температура хранения |
-40°C~+70°C |
|
|
|
Место установки |
В помещении, без прямых солнечных лучей, без горючих, коррозионных газов, жидкостей и проводников |
|
|
|
Дополнительные принадлежности |
Карта кодера, карта расширения связи, карта расширения IO |
|
|
|
Защита |
Защита от короткого замыкания, перенапряжения, перегрузки, перенапряжения, перенапряжения, фазовой потери, |
|
|
|
Способ установки |
Установленные в шкафу |
|
|
|
Квалификация защиты |
IP20 |
|
|
|
Способ охлаждения |
Охлаждение воздухом |
|
|
Продукт с векторным инвертором частоты VFD общего назначенияПрименение продукта
Текстиль, бумажная промышленность, подъем предметов, пластмассы, металлические изделия, печать и упаковка, строительные материалы, машиностроение и автоматическое производственное оборудование.
|

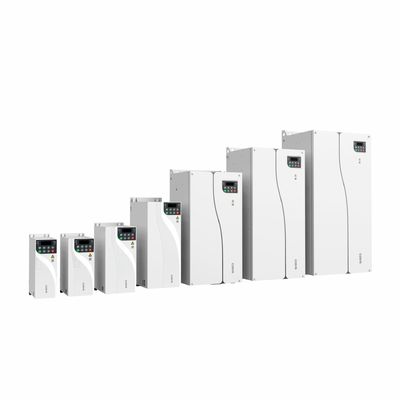

HV350 Выбор продукта Номинальное напряжение: трехфазное 380Vac (подходит для диапазона рабочего напряжения 323V ~ 528V) |
|||||
|
Модель |
Тяжелая нагрузка |
Легкий груз |
Тип рамы |
||
|
Номинальная мощность (кВт) |
Номинальный выходный ток |
Номинальная мощность |
Номинальный выходный ток |
||
|
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
ФА |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
ФБ |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
FC |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
ФД |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P ((B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P ((B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P ((B)) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P ((B)) |
55 |
125 |
75 |
150 |
ФФ |
|
HV350-4T75G/90P ((B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P ((B)) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P ((B) |
110 |
210 |
132 |
250 |
|
