HV500 VFD переменная частота привода инвертор вектора управления частотой инвертор

Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xСтепень защиты | IP20 | Способ охлаждения | принудительное охлаждение воздухом |
---|---|---|---|
Эффективность | 5.5 кВт ~ 22 кВт: ≥93%; выше 30 кВт: ≥95% | Ввод напряжения | 200В (-15%) ~ 240В (+10%) 3Фаза, 380В (-15%) ~ 480В (+10%) 3Фаза, 500В (-15%) ~ 690В (+10%) 3Фаза |
Частота ввода | 50 Гц/60 Гц±5% | Выходное напряжение | 0V~Входное напряжение |
Частота выхода | 0 Hz ~ 500 Hz | ||
Выделить | Переменный инвертор привода частоты,HV500 двигатель с переменной частотой,Инвертор частот вектора управления |

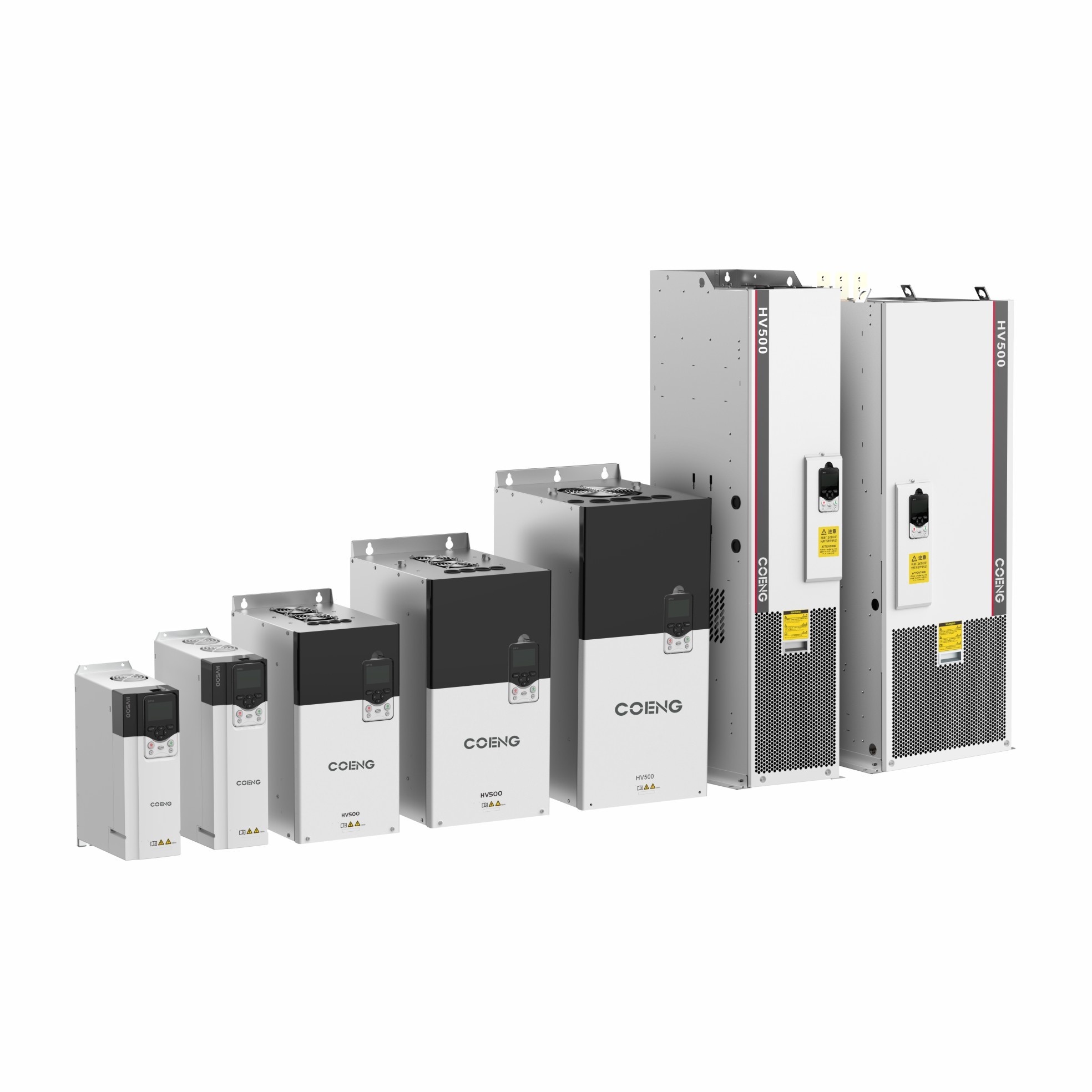

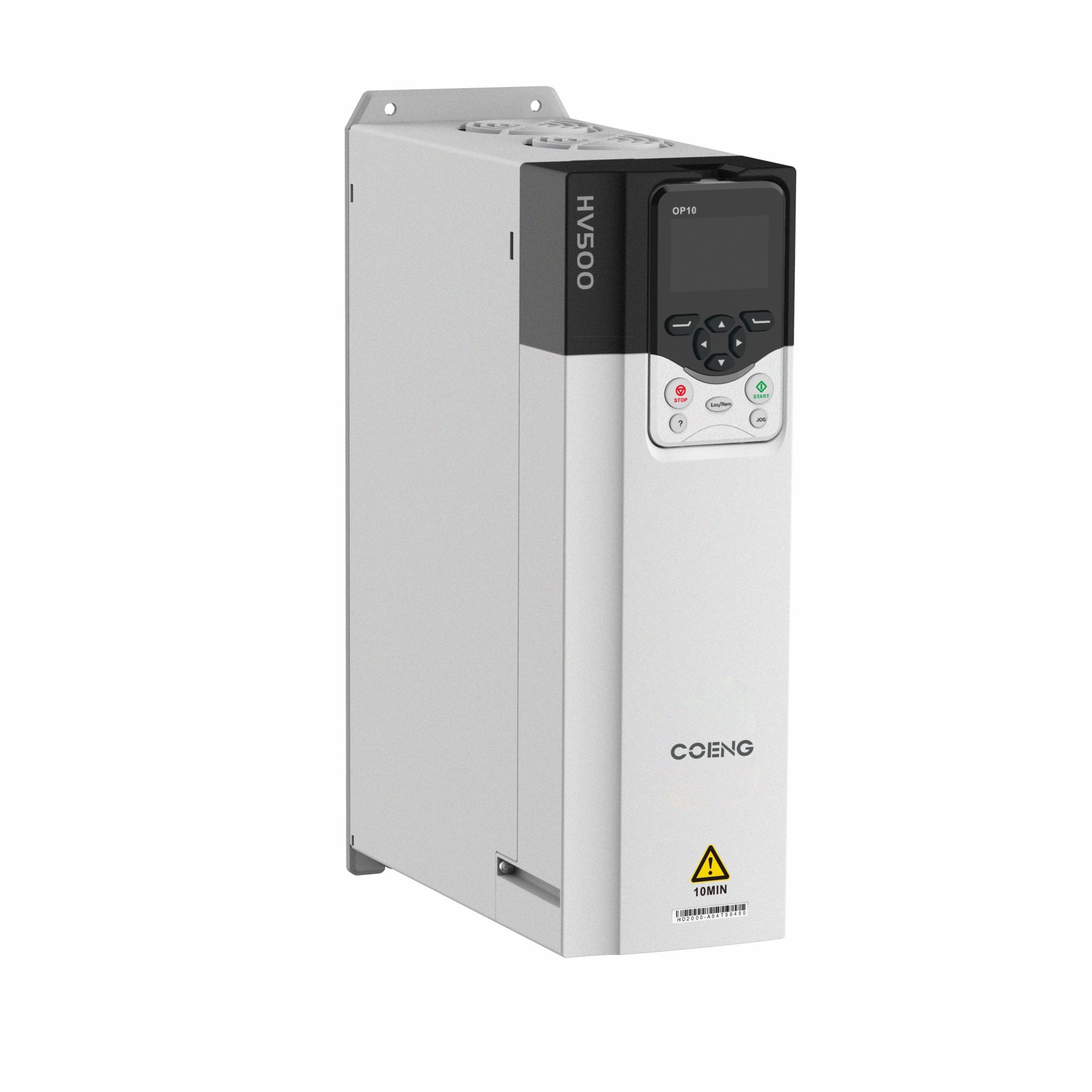

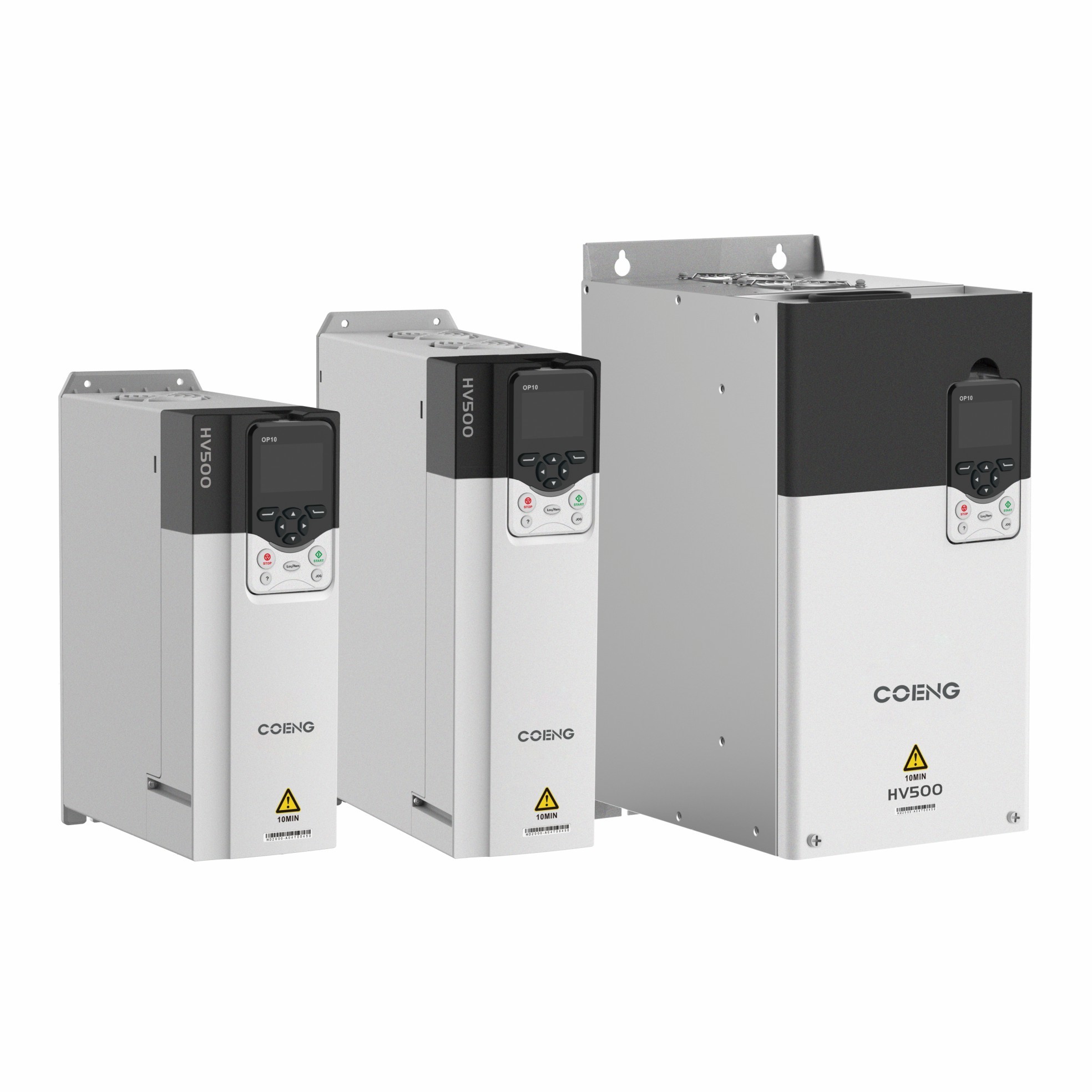

HV500 Высокопроизводительный VFD переменная частота привода преобразователь вектора управления частоты инвертор
Описание продукта
Основываясь на превосходных характеристиках управления инженерного VFD HD2000, HV500 представляет собой высокопроизводительный VFD с концепцией продукта "универсальный",легко в использовании и прочный для среднего и высокого класса промышленных и одноприводных применений.
ПродуктХарактеристики
Характеристика HV500 VFD

Необязательно | Модуль | Функция |
База клавиатуры | HVKMB | В зависимости от ситуации, основание может быть установлено в указанном положении и привод может работать с помощью клавиатуры |
Адаптер связи | HVCOM-USB | Диск может достичь высокоскоростной связи с компьютером через эту опцию |
Профибус-ДП Карта расширения | HVCOM-DP | Это для связи Profibus-DP автобуса, он может выполнять мониторинг и диагностику инверторов |
Код ABZIncremental Карта расширения диска |
HVPG-ABZ | Карта расширения кодового диска, инкрементальный кодовый диск для выхода сигнала ABZ, программируемое управление мощностью, совместимый однополярный выход кодового диска |
CANopen Карта расширения | HVCOM-CAN | Это для CANopen автобусной коммуникации, он может выполнять мониторинг и диагностику инверторов |
Трехфазное напряжение модуль обнаружения |
HVVMU | Поиск трехфазного напряжения, он может быть использован для постоянного магнитного синхронного двигателя сетка мягкого запуска, отслеживание скорости и другие функции |
Техническая спецификация
Техническая спецификация | ||
Вход/выход Сила |
Ввод Uin | 200 Вт (-15%) ~ 240 Вт (+10%) 3-фаза, 380 Вт (-15%) ~ 480 Вт (+10%) 3-фаза, 500 Вт (-15%) ~ 690 Вт (+10%) 3-фаза |
Частота ввода | 50 Гц/60 Гц±5% | |
Степень дисбаланса Уин | ≤ 3% | |
Выход UOut | 0V~Вход Uin | |
Частота выхода | 0 Hz ~ 500 Hz | |
Контроль Производительность |
Тип двигателя | Асинхронный / синхронный |
Метод контроля | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Управление вектором в открытом цикле) | |
Диапазон регулирования скорости | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
Начальный момент | VF: 100% (0,5 Гц), OLVC: 150% (0,5 Гц), CLVC: 180% (0 Гц) | |
Точность крутящего момента | ≤ 5%, контроль векторов | |
Пульсирование крутящего момента | ≤ 5%, контроль векторов | |
Точность регулирования скорости | OLVC 0,2%, CLVC 0,01% | |
Ответ на крутящий момент | < 5 мс, векторное управление | |
Динамическое снижение скорости | OLVC < 0,5%*s, CLVC < 0,3%*s | |
Время ускорения и замедления | 0.0s~3200.0s, 0.0min~3200.0min | |
Подъем крутящего момента | 00,0% ~ 30,0% | |
Перегрузка | Применение тяжелой нагрузки 150% 1 мин/5 мин, применение легкой нагрузки 110% 1 мин/5 мин | |
Кривая V/F | Многочисленные способы: линейная кривая V/F, 5 видов режима кривой характеристики снижения крутящего момента (2,0 мощности, 1,8 мощности, 1,6 мощности, 1,4 мощности, 1,2 мощности), кривая VF, определенная пользователем | |
Точность частоты ввода | Цифровой: 0,01 Гц, аналоговый: 0,01 Гц | |
Контроль Производительность |
Кривая ускорения и замедления | Прямая, S-кривая |
Операция с несколькими скоростными шагами | 16-скоростные шаги Работа через терминалы управления | |
Автоматическое регулирование напряжения (AVR) |
Поддержание постоянного выходного напряжения автоматически, когда напряжение сети меняется в пределах определенного диапазона | |
Фиксированная длина | Установленное и фиксированное регулирование длины | |
Встроенный PID | Он может легко построить систему управления закрытой цепью | |
Функция усиления | Блок свободных функций | |
Вход/выход Сила |
Установка частоты | Ключевые буквы, терминалы вверх/вниз, многоступенчатая работа, пульсирование терминалов, Ком |
Аналоговые терминалы ввода | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
Цифровые терминалы ввода | DI1-DI6, 6 программируемых цифровых терминалов ввода, изоляция оптосвязки, совместимая с выводом/источником ввода | |
Цифровые терминалы ввода/вывода | DIO1: быстрый импульс выход, нормальный вход/выход; DIO2: быстрый импульс выход, нормальный вход/выход | |
Выходные терминалы аналогов | 2 струны 0V ~ 10V / 0 (4) mA ~ 20mA | |
Выход реле | Форма 2Страниц контактный типC | |
Определение температуры двигателя | Поддержка PT100/PT1000/KTY84 | |
Интерфейс STO | SIL3/PLe Функция безопасного отключения крутящего момента | |
Ком | Протокол | Modbus RTU (стандарт), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
Экология | Высота | Операция без снижения в пределах 2000 м высоты; 2000 м ≈ 4000 м, каждые 100 м подъема, снижение 1% (текущий) |
Операционная температура | -25°C~+40°C (40°C~55°C Дерация) | |
Влажность | 15%~95%, без конденсации | |
Вибрация | 3M3, IEC60721-3-3 | |
Температура хранения | -40°C~+70°C | |
Место операции | В помещении, без прямых солнечных лучей, без горючих, коррозионных газов, жидкостей и проводящих частиц | |
Аксессуары | Карта кодирования, карта расширения связи, карта обнаружения напряжения | |
Защитная функция | Краткое замыкание, перенапряжение, перегрузка, перенапряжение, перенапряжение, фазовая потеря, перенапряжение, наружная ошибка и т.д. | |
Эффективность | 5.5 кВт ~ 22 кВт: ≥93%; выше 30 кВт: ≥95% | |
Способ установки | Кабинет | |
Степень защиты | IP20 | |
Охлаждение | Принудительное охлаждение воздухом |
