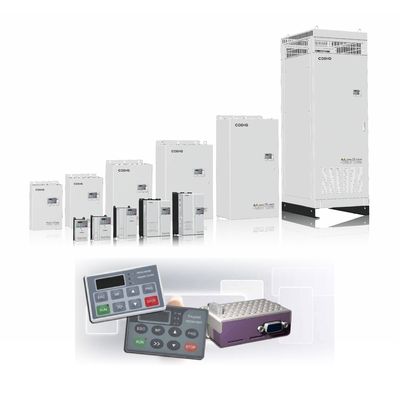

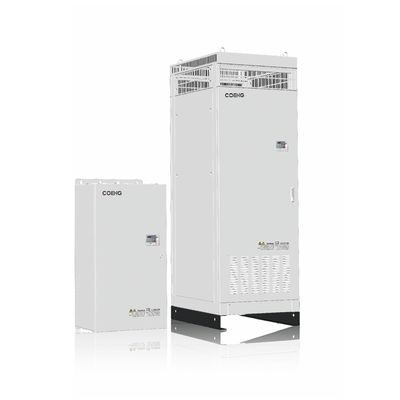

HV300 Общее назначение 0,4 кВт до 500 кВт Инвертор переменной частоты Драйв Векторный частотный инвертор
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | CE |
| Номер модели | HV300 |
| Количество мин заказа | 1 |
| Упаковывая детали | Деревянная коробка |
| Время доставки | дни 10-30working |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Диапазон мощности | 0.4 кВт ~ 500 кВт | Входное напряжение | 200В (-15%) ~ 240В (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| Частота ввода | 50 Гц/60 Гц±5% | Интерфейс связи | RS485, RJ45 |
| Протокол связи | MODBUS RTU | Влажность | < 90% RH, без конденсации |
| Температура деятельности | -20°C~+40°C (работа с понижением температуры 40°C~55°C) | ||
| Выделить | Векторный частотный инвертор от 4 кВт до 500 кВт,Двигатель переменного частотного инвертора,Инвертор частот вектора общего назначения |
||
Характер продукции
HV300 Инвертор с переменной частотой от 0,4 кВт до 500 кВт общего назначения
Инвертор переменной частотыОписание продукта
Инвертор серии HV350 - это недавно разработанный векторный инвертор общего назначения.О принципах проектирования многочисленных программных функций, более высокие производительность и высокую надежность, этот инвертор имеет меньший объем с улучшенной расширяемостью, больше функций связи и более легкой эксплуатацией.
Инвертор переменной частотыХарактеристики продукта
Дизайн интеллектуальной теплозащиты IGBT-модуля
- Встроенная динамическая модель температуры соединения, мониторинг температуры соединения IGBT в реальном времени.
- Уникальное короткое замыкание и схема через защитную технологию, защищать безопасность системы.
- Задержка перезагрузки защиты от перетока, подавление перетока

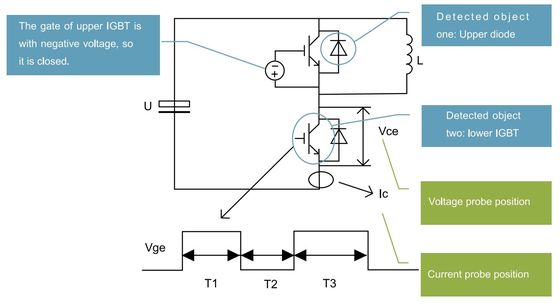

Дизайн стабильности адаптивного управления приводом IGBT
- Надежная самостоятельно разработанная платформа IGBT-модуля стабильности.
- Способность получать основные параметры в процессе открытия/закрытия IGBT, для оценки функции и производительности IGBT-накопительной платы.
- Способность оценить целесообразность проектирования модуля IGBT, обеспечить безопасность и надежность проектирования системы питания продукта, гарантировать стабильную работу системы питания.

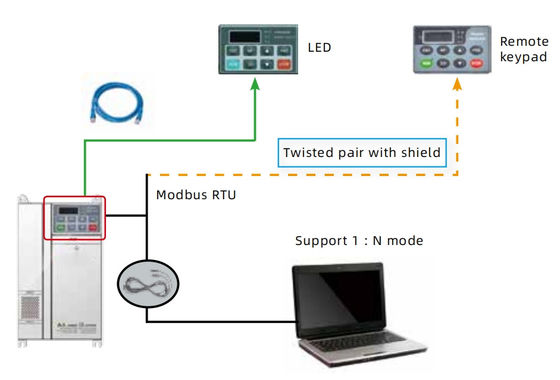

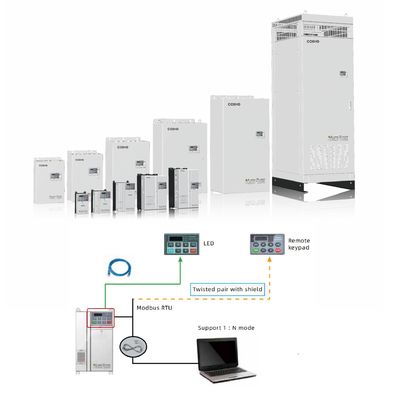

Мощные ПК-инструменты HVManager, обеспечивают программирование, настройку, отладку, мониторинг и другие функции
- Следите за состоянием VFD в реальном времени.
- Всеобъемлющая функция настройки параметров, которую пользователь может легко отлаживать.
Все серии имеют встроенный фильтр EMC (пользователь может выбрать)
- Пользователь может дисконнектовать фильтр EMC по короткому листу на изображении, в основном используемом в ситуациях, требующих установки RCD и течения утечки ниже 30mA.
Функциональный модульный дизайн имеет как преимущества европейских моделей, так и японских моделей
- Легко устанавливается, как у японских моделей, также имеет сильные функциональные расширения, как у европейских моделей.
- Двойной интерфейс RS485, опциональный интерфейс A, B и интерфейс RJ45
Модели мощностью 4 кВт и выше имеют конфигурацию реактора постоянного тока в качестве стандартного
- Уменьшить на 50% скорость текущего искажения.
- Запретить удар от сетки, защитить мост выпрямления.
- Увеличьте коэффициент мощности входной стороны.
- Увеличить общую эффективность и теплоустойчивость VFD.
- Ингибируют воздействие более высоких гармоник входной стороны на VFD, уменьшают внешнюю передачу и помехи излучения.
Коммуникация Profibus
- Удобная установка связи.
- Хорошая адаптивность к окружающей среде.
- Поддержка пяти формат сообщения данных PPO (PPO1 ~ PPO5).
Встроенные мощные логические и арифметические модули, поддержка индивидуального DIY для специальных функций
- Встроенный упрощенный ПЛК, терминалы управления могут быть настроены, пользователь может проектировать режим работы в соответствии со своими специальными требованиями.
Может устанавливать утечку терминалов DI и режим источника по коду функции
- Входный общий порт DI может выбирать 0V или 24V, заводское значение по умолчанию составляет 0V, пользователь может выбрать, установив параметр P09.21; P09.21 = 0 означает, что общий порт составляет 0 В, P09.21 = 1 означает, что общий порт составляет 24 В.
Встроенный модуль управления PID
- Осуществлять контроль температуры, давления, потока и других сигналов, повышать стабильность и точность производства.
Может управлять двумя различными двигателями в режиме вектора управления
- Может хранить два набора параметров двигателя, и может переключать гибкость в ситуации, когда не нужно запускать два двигателя одновременно, чтобы сэкономить затраты, уменьшить занятие пространства.
Типичное применение
Насосная установка на нефтяном месторождении
- Техническое преимущество: широкий диапазон напряжения, сильная адаптация к жесткой сети Низкий стартовый ток, плавная скорость, небольшое воздействие на сеть Встроенный фильтр EMC, стандартный конфигурационный реактор постоянного тока, низкое излучение.
Сталелитейные заводы
- Техническое преимущество: высокая способность к перегрузке, высокая скорость реагирования. Приспосабливаться к высокой температуре и высоким требованиям защиты в сталелитейных мастерских. Поддерживать сеть Profibus DP.
Ролики сталелитейных заводов
- Техническое преимущество: адаптируется к взаимному ускорению и замедлению работы.Приспособить к высоким температурам и требованиям защиты в сталелитейных мастерских.
Техническая спецификация инвертора переменной частоты
| Сила ввода/вывода | Входное напряжение U | 200В (-15%) ~ 240В (+10%) 1PH/3PH 380В (-15%) ~ 480В (+10%) 3PH 500В 500В (-15%) ~ 690В (+10%) 3PH |
|
| Частота ввода | 50 Гц/60 Гц±5% | ||
| Максимальный дисбаланс предложения | ≤ 3% | ||
| Выходное напряжение | 0V ~ Uin | ||
| Частота выхода | 0 Hz ~ 300 Hz | ||
| Диапазон мощности | 0.4 кВт ~ 500 кВт | ||
| Основная производительность управления | Контроль напряжения | V/F, OLVC (управление вектором открытой петли) | |
| Настроить скорость | 100 (OLVC), 1:50 (V/F) | ||
| Начальный момент | 0.5 Гц: 150% (OLVC), 1 Гц: 150% (OLVC) | ||
| Точность крутящего момента | ≤ 5% (OLVC) | ||
| Пульсирование крутящего момента | ≤ 2% (OLVC) | ||
| Точность постоянной скорости работы | ≤ 1% n0 (номинальное состояние) | ||
| Резолюция | 00,01 Гц (цифровой), 0,1% × Макс. частота (аналоговый) | ||
| Повышение крутящего момента | 0.1s ~ 3600min | ||
| Повышение крутящего момента | 00,1% ~ 30,0% | ||
| Перегрузка | Тип E, G: 150% номинального выходного тока, 1 минута Тип P: 110% номинального выходного тока, 1 минута | ||
| V/F | 4 типа: V/F (пользователь может запрограммировать) и рампа (2.0 мощности, 1.7 мощности, 1.2 мощности) | ||
| Сменное торможение | Частота впрыска: 0, 0% ~ 100, 0% Максимальная частота Впрыска тока: 0, 0% ~ 300, 0% номинального тока Время впрыска: 0, 00s ~ 60, 00s | ||
| Динамическое торможение | Модели мощностью 22 кВт и ниже имеют встроенное тормозное устройство Скорость торможения: 0,0% ~ 100,0% Динамическое напряжение постоянного тока тормоза по умолчанию: 390V (продукты уровня напряжения 220V) 780V (продукты уровня напряжения 380V) 1125V (690V продукты уровня напряжения) |
||
| Бегать | Частота бега: 0.00Hz ~ максимальная частота Скорость ускорения бега: 0.1s ~ 600.0s Время интервала бега: 0,1 - 600,0 с |
||
| Предварительное установление | 16 предварительно установленных скоростей (определяются терминалами управления) | ||
| AVR | Поддерживать выходное напряжение двигателя V/F при изменении напряжения входной питания | ||
| Специальная функция контроля | Встроенный PID | Сделать систему управления с помощью замкнутого цикла легко | |
| Функция PMSM "Мягкий старт" | Когда приводит PMSM (постоянный магнит синхронный двигатель) на частоту сетки, переключатель будет действовать, чтобы получить источник питания из сети без воздействия тока, и VFD перестанет работать | ||
| продвинутые функциональные блоки | 2 программируемых блоков логического управления, 1 программируемых двоичных-децимальных конверсии блоков, 2 программируемых сравнивать блоков, 3 программируемых арифметических блоков, легко развивать расширенные функции | ||
| Функция входа/выхода | Источник ссылки | Цифра: клавиатура, терминал UP/DOWN, предопределенная скорость, пульс, связь | |
| Аналог: AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V | |||
| Режим работы | Клавиатура, терминал управления, связь | ||
| Цифровые терминалы ввода | DI1 ~ DI7: 7 способов программируемых терминалов, pos. и nega. является логическим опциональным, и DI6 может быть установлен как импульсный вход, 0Hz ~ 60Hz; DI7 может быть высокочастотным импульсным входом (1kHz ~ 50.0 кГц) или входного термистора PTC | ||
| Цифровые выходные терминалы | DO1 ~ DO2: 2 направления программируемых цифровых выходной терминалов, Макс. выходной ток: 50mA (каждый путь), DO2 может быть терминалом для выходной импульс (0,1 кГц ~ 50,0 кГц), и выходной PWM (10 кГц) | ||
| Аналоговый выходной терминал | AO1: программируемый аналоговый выходный терминал, 0V-10V, 0 ((4) mA ~ 20mA. | ||
| Выход реле | 2 программируемые нормальные открытые реле, данные контактора:AC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0,4), DC30V/1A | ||
| Коммуникация | Интерфейс | RS485, RJ45 | |
| Протокол | Modbus RTU | ||
| Экология | Высота | 1000 м номинального тока, 1000 м-3000 м, 1% номинального тока на 100 м | |
| Операционная температура | -20 °C~+40 °C (работа с деративацией при 40 °C~55 °C) | ||
| Влажность | < 90% RH, без конденсации | ||
| Вибрация | < 5,9 м/с2 (0,6 г) | ||
| Температура хранения | -40 °C~+70 °C | ||
| Окружающая среда | В помещениях без прямых солнечных лучей, без горючих веществ, без коррозионных газов и жидкости, без загрязнения электропроводящими материалами | ||
| Факультативные модули | HV232, HVUSB, модуль Profibus, палитра клавиатуры, HV-менеджер (инструменты для ПК), трехфазный модуль обнаружения напряжения | ||
| Защитная функция | Недостаток выхода, перенапряжение, перегрузка, перенапряжение, перенапряжение, фазовая потеря, перегрев, внешняя поездка и т.д. | ||
| Эффективность | 1.5 кВт и ниже: ≥89% 2,2 кВт ~ 22 кВт: ≥93% 30 кВт и выше: ≥95% |
||
| Способ установки | Установка шкафа, через панель, поверхностная установка | ||
| Защита от проникновения | IP20, IP21 (при добавлении дополнительного устройства) | ||
| Способ охлаждения | 220В/0.4кВт ((0.5hp) модель является природной прохладой, другие вынуждены охлаждаться воздухом | ||
