Двигатель переменной частоты с принудительным охлаждением воздухом для динамического снижения скорости и подъема крутящего момента
| Место происхождения | КНР |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | EC |
| Номер модели | HV500 |
| Количество мин заказа | 1 |
| Упаковывая детали | Коробка, случай переклейки |
| Время доставки | дни 10-30working |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Степень защиты | IP20 | Способ охлаждения | принудительное охлаждение воздухом |
|---|---|---|---|
| Эффективность | 5.5 кВт ~ 22 кВт: ≥93%; выше 30 кВт: ≥95% | Ввод напряжения | 200В (-15%) ~ 240В (+10%) 3Фаза, 380В (-15%) ~ 480В (+10%) 3Фаза, 500В (-15%) ~ 690В (+10%) 3Фаза |
| Частота ввода | 50 Гц/60 Гц±5% | Выходное напряжение | 0V~Входное напряжение |
| Частота выхода | 0 Hz ~ 500 Hz | ||
| Выделить | Воздушное охлаждение с переменной частотой привода,переменная частота привода для подъема крутящего момента |
||
Характер продукции

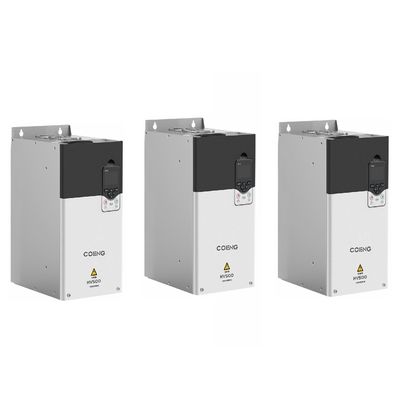

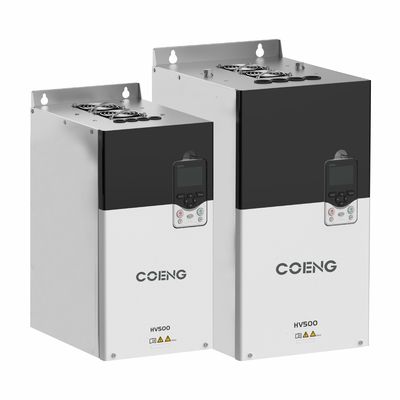

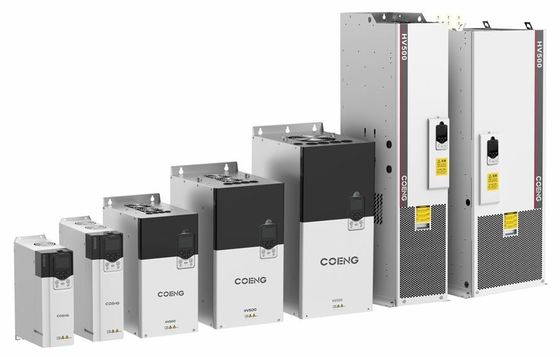

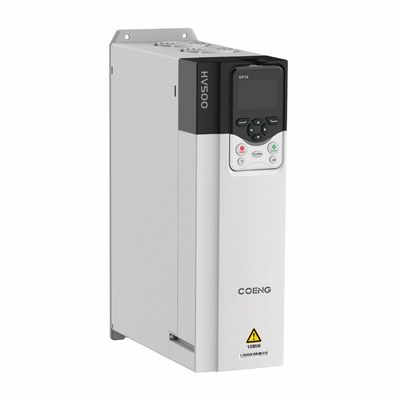

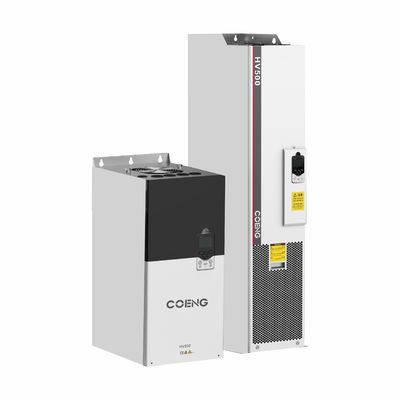

HV500 Высокопроизводительный VFD переменная частота привода преобразователь вектора управления частоты инвертор
Описание продукта
Основываясь на превосходных характеристиках управления инженерного VFD HD2000, HV500 представляет собой высокопроизводительный VFD с концепцией продукта "универсальный",легко в использовании и прочный для среднего и высокого класса промышленных и одноприводных применений.
HV500 широко используется в металлургии, подъемном оборудовании, бумажном производстве, химической, горнодобывающей, текстильной, береговой энергетике и энергосберегающей промышленности.
ПродуктХарактеристики
Характеристика HV500 VFD
Прочность
· Удовлетворить механические вибрации 3M3 во время работы с нагрузкой и улучшить долговечность продукта в суровых ситуациях вибрации, таких как автомобиль, металлургия и т. д.
· Независимая конструкция воздуховодов, отделенная от чувствительных компонентов, и улучшение адаптивности к суровой среде
· Встроенная модель динамической температуры сцепления, уникальное короткое замыкание и другие технологии защиты, повышают безопасность продуктов
· Три противокрасочных и автоматического распыливания, одна доска и полная машина полностью автоматические измерения100% испытания старения, всеобъемлющая защита качества продукции
Характеристики HV500 VFD
Многогранность
· CE, cULus, STO Международный сертификационный стандарт, соответствует RoHS
· Поддержка открытого цикла V/F, управления вектором открытого цикла (OLVC) управления вектором закрытого цикла (CLVC)
· Поддержка в качестве синхронного двигателя постоянного магнитного синхронного двигателя, электрического двигателя синхронного возбуждения и другого двигателя управления приводом
· Широкий диапазон входного напряжения, поддержка 220V (200~240V), 380V (380~480V) и 690V (500~690V)
· Поддержка Profibus, CANopen, Ethercat, Profinet IO и Modbus
Достижимость
· Поддержка внешнего 24V постоянного тока питания, безопасной и быстрой отладки и применения
· Встроенные тормозные агрегаты для легкой проводки и экономии места для установки
· Дизайн типа "книга", бесшовная установка бок о бок, экономия места для установки
ЖК-дисплейная панель, поддержка APP и программное обеспечение hopeInsight, умное соединение и мониторинг, ввод в эксплуатацию и отладка в режиме онлайн
Отличный контроль
Управление господином и рабом
Функция управления мастером-рабом предназначена в первую очередь для многомашинных приложений и поддерживает жесткие и гибкие соединения привода.Мастер управляет скоростью, а раб управляет крутящим моментом.В режиме управления мастер-раб, внешний сигнал управления подключается только к мастеру, который управляет
раб через серийную связь.
Ответ на крутящий момент
Технические
· Увеличьте крутящий момент в режиме управления крутящим моментом, время отклика тока 2 мс
Совместимо
· Активный ток возбуждения и ток крутящего момента высоко разъединены, высокая емкость нагрузки широкий диапазон регулирования скорости, отличный динамический ответ
Ключевые технические моменты наблюдения за магнитной цепью и оценки скорости
· Использование полноуровневого наблюдателя магнитной цепи с замкнутым циклом,скорость вращения двигателя и сопротивление статора определяются адаптивно в соответствии с оценочной ошибкой тока статора и оценкой магнитной цепи ротора.
· Точное наблюдение за магнитной цепью и модель оценки скорости, гарантированный 0,5 Гц 150% высокий стартовый крутящий момент в режиме управления OLVC, а также открытая кольцо нулевой скорости навигационной функции
Программное обеспечение для быстрой отладки
Программное обеспечение имеет большое количество профессиональных функций отладки, таких как настройки параметров партии, загрузка данных об ошибках и анализ формы волны,высокоскоростной осциллоскоп и большое количество функций редактирования, программное обеспечение
поддерживает серийную или Ethernet связь, так что программное обеспечение может поддерживать инвертор через серийную связь,но также через центральную комнату управления через Ethernet обслуживания инвертораСхема выглядит следующим образом:
Панель управления
HIC200-OP-10-W - это интеллектуальная панель оператора, разработанная независимо для высокопроизводительных продуктов передачи, которая является информативной, дружественной
и простой в использовании, и в соответствии с различными конфигурациями панели, она разделена на два типа: Wi-Fi функции и без Wi-Fi функции,
которые удобно применяются к высокопроизводительной, одной трансмиссии, системе с несколькими VFD, она может контролировать и регулировать систему.
Аксессуары
| Необязательно | Модуль | Функция |
| База клавиатуры | HVKMB | В зависимости от ситуации, основание может быть установлено в указанном положении и привод может работать с помощью клавиатуры |
| Адаптер связи | HVCOM-USB | Диск может достичь высокоскоростной связи с компьютером через эту опцию |
| Профибус-ДП Карта расширения | HVCOM-DP | Это для связи Profibus-DP автобуса, он может выполнять мониторинг и диагностику инверторов |
| Код ABZIncremental Карта расширения диска |
HVPG-ABZ | Карта расширения кодового диска, инкрементальный кодовый диск для выхода сигнала ABZ, программируемое управление мощностью, совместимый однополярный выход кодового диска |
| Карта расширения CANopen | HVCOM-CAN | Это для CANopen автобусной коммуникации, он может выполнять мониторинг и диагностику инверторов |
| Трехфазное напряжение модуль обнаружения |
HVVMU | Поиск трехфазного напряжения, он может быть использован для постоянного магнитного синхронного двигателя сетка мягкого запуска, отслеживание скорости и другие функции |
Техническая спецификация
| Техническая спецификация | ||
| Вход/выход Сила |
Ввод Uin | 200 Вт (-15%) ~ 240 Вт (+10%) 3-фаза, 380 Вт (-15%) ~ 480 Вт (+10%) 3-фаза, 500 Вт (-15%) ~ 690 Вт (+10%) 3-фаза |
| Частота ввода | 50 Гц/60 Гц±5% | |
| Степень дисбаланса Уин | ≤ 3% | |
| Выход UOut | 0V~Вход Uin | |
| Частота выхода | 0 Hz ~ 500 Hz | |
| Контроль Производительность |
Тип двигателя | Асинхронный / синхронный |
| Метод контроля | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Управление вектором в открытом цикле) | |
| Диапазон регулирования скорости | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Начальный момент | VF: 100% (0,5 Гц), OLVC: 150% (0,5 Гц), CLVC: 180% (0 Гц) | |
| Точность крутящего момента | ≤ 5%, контроль векторов | |
| Пульсирование крутящего момента | ≤ 5%, контроль векторов | |
| Точность регулирования скорости | OLVC 0,2%, CLVC 0,01% | |
| Ответ на крутящий момент | < 5 мс, векторное управление | |
| Динамическое снижение скорости | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Время ускорения и замедления | 0.0s~3200.0s, 0.0min~3200.0min | |
| Подъем крутящего момента | 00,0% ~ 30,0% | |
| Перегрузка | Применение тяжелой нагрузки 150% 1 мин/5 мин, применение легкой нагрузки 110% 1 мин/5 мин | |
| Кривая V/F | Многочисленные способы: линейная кривая V/F, 5 видов режима кривой характеристики снижения крутящего момента (2,0 мощности, 1,8 мощности, 1,6 мощности, 1,4 мощности, 1,2 мощности), кривая VF, определенная пользователем | |
| Точность частоты ввода | Цифровой: 0,01 Гц, аналоговый: 0,01 Гц | |
| Контроль Производительность |
Кривая ускорения и замедления | Прямая, S-кривая |
| Операция с несколькими скоростными шагами | 16-скоростные шаги Работа через терминалы управления | |
| Автоматическое регулирование напряжения (AVR) |
Поддержание постоянного выходного напряжения автоматически, когда напряжение сети меняется в пределах определенного диапазона | |
| Фиксированная длина | Установленное и фиксированное регулирование длины | |
| Встроенный PID | Он может легко построить систему управления закрытой цепью | |
| Функция усиления | Блок свободных функций | |
| Вход/выход Сила |
Установка частоты | Ключевые буквы, терминалы вверх/вниз, многоступенчатая работа, пульсирование терминалов, Ком |
| Аналоговые терминалы ввода | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Цифровые терминалы ввода | DI1-DI6, 6 программируемых цифровых терминалов ввода, изоляция оптосвязки, совместимая с выводом/источником ввода | |
| Цифровые терминалы ввода/вывода | DIO1: быстрый импульс выход, нормальный вход/выход; DIO2: быстрый импульс выход, нормальный вход/выход | |
| Выходные терминалы аналогов | 2 струны 0V ~ 10V / 0 (4) mA ~ 20mA | |
| Выход реле | Форма 2Страниц контактный типC | |
| Определение температуры двигателя | Поддержка PT100/PT1000/KTY84 | |
| Интерфейс STO | SIL3/PLe Функция безопасного отключения крутящего момента | |
| Ком | Протокол | Modbus RTU (стандарт), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Экология | Высота | Операция без снижения в пределах 2000 м высоты; 2000 м ≈ 4000 м, каждые 100 м подъема, снижение 1% (текущий) |
| Операционная температура | -25°C~+40°C (40°C~55°C Дерация) | |
| Влажность | 15%~95%, без конденсации | |
| Вибрация | 3M3, IEC60721-3-3 | |
| Температура хранения | -40°C~+70°C | |
| Место операции | В помещении, без прямых солнечных лучей, без горючих, коррозионных газов, жидкостей и проводящих частиц | |
| Аксессуары | Карта кодирования, карта расширения связи, карта обнаружения напряжения | |
| Защитная функция | Краткое замыкание, перенапряжение, перегрузка, перенапряжение, перенапряжение, фазовая потеря, перенапряжение, наружная ошибка и т.д. | |
| Эффективность | 5.5 кВт ~ 22 кВт: ≥93%; выше 30 кВт: ≥95% | |
| Способ установки | Кабинет | |
| Степень защиты | IP20 | |
| Охлаждение | Принудительное охлаждение воздухом | |
