VFD векторный частотный инвертор переменный частотный преобразователь для управления асинхронным приводом двигателя
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | CE |
| Номер модели | HV350 |
| Количество мин заказа | 1 |
| Упаковывая детали | Коробка, случай переклейки |
| Время доставки | 10-30 рабочих дней |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Входное напряжение | Входное напряжение: от 380 В (-15%) до 480 В (+10%) Фаза: трехфазная | Частота входной мощности | 50 Гц/60 Гц ± 5% |
|---|---|---|---|
| Выходное напряжение | 0V~Входное напряжение | Частота выхода | 0 ‰ 600 Гц |
| Тип двигателя главного управления | Асинхронный двигатель | Диапазон скоростей главного управления | 1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
| Режим управления главным | V/F, OLVC ((Открытое векторное управление), CLVC ((Закрытое векторное управление) | ||
| Выделить | Асинхронный двигатель управления VFD,VFD переменного преобразователя частоты,Векторный частотный инвертор VFD |
||
Характер продукции

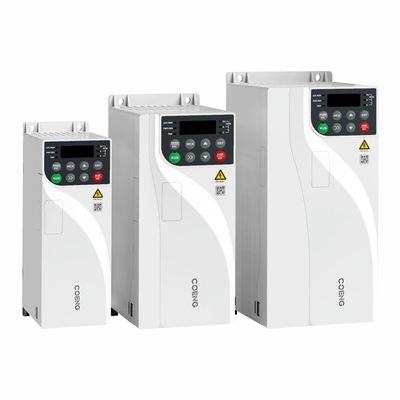

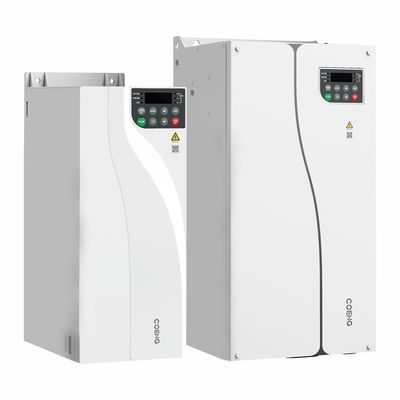

HV350 Универсальный векторный преобразователь частоты VFD Преобразователь частоты для управления приводом асинхронного двигателя
Векторный преобразователь частоты общего назначения с ЧРП Описание продукта
Инвертор серии HV350 — это недавно разработанный векторный инвертор общего назначения. Он использует передовые технологии векторного управления с разомкнутым и замкнутым контуром, поддерживая управление приводом асинхронного двигателя. Благодаря большому количеству функций программного обеспечения, более высокой производительности и более высокой надежности этот инвертор имеет меньший объем, улучшенную расширяемость, больше коммуникационных функций и более простое управление.
Характеристики векторного преобразователя частоты общего назначения с частотно-регулируемым приводом
Высокая надежность
Инновационный независимый воздуховод
- Инновационная конструкция отделяет чувствительные устройства от воздуховода, что значительно улучшает адаптируемость инвертора к различным средам.
- Воздуховод может защитить инвертор от пыли и различных предметов, чтобы избежать короткого замыкания, повреждения компонентов и т. д.
Расширенная концепция теплового проектирования и профессиональный анализ теплового моделирования
- Применение эффективного и точного программного обеспечения для теплового моделирования для обеспечения тепловой надежности инвертора.
- Внедрение передовых технологий тепловых испытаний, валидации и оборудования для проверки теоретических результатов теплового расчета.
Строгие испытания на повышение температуры
- Строгая процедура испытаний при полной нагрузке и перегрузке, а также строгие критерии приемки превышения температуры ключевых компонентов, обеспечивающие длительную надежную работу инвертора в условиях экстремальной нагрузки.
- Все продукты перед отправкой с завода проходят испытание на старение при высокотемпературной нагрузке, чтобы гарантировать нормальную работу всех компонентов продукта.
Процесс автоматического распыления краски с тремя доказательствами
- В зависимости от печатных плат можно применять различные стратегии распыления, эффективно обеспечивая равномерность распыления печатной платы и однородность одной и той же партии продукта.
Высокая адаптируемость
Широкий диапазон напряжения
- Номинальное напряжение: Трехфазное 380 В ~ 480 В.
- Частота входной сети: (50 Гц/60 Гц) ±5%
- Допустимый диапазон колебаний напряжения: -15% В переменного тока ~ +10% В переменного тока.
Низкое внешнее вмешательство
- Встроенный фильтр C3 позволяет эффективно подавлять высокочастотные гармоники, генерируемые во время работы инвертора, что соответствует требованиям стандарта ЕС EN61800-3.
- Простая и удобная для пользователя конструкция ЭМС-заземления эффективно снижает ток утечки на землю.
- Сертификация системы
- Сертификация CE Европейского Союза
Структурное проектирование
- Книжная форма, объем на 40 % меньше, чем у традиционных моделей.
- Поддержка параллельной установки нескольких инверторов
Выдающаяся производительность
Комплексная технология привода двигателя
- Поддержка управления приводом трехфазных асинхронных двигателей
- Поддержка V/F-управления, векторного управления с разомкнутым контуром и векторного управления с замкнутым контуром.
- Поддержка контроля скорости и крутящего момента
- Поддержка функции отслеживания скорости, снижение ударного тока
Точная функция автонастройки двигателя
- Поддержка точной автоматической настройки параметров двигателя для удобства эксплуатации и отладки, более высокой точности управления и более высокой скорости реакции.
- Комплексные функции автонастройки двигателя, включая динамическую, статическую и статически+динамическую автонастройку.
- Комплексные режимы управления двигателем
- Режим управления V/F
- Режим векторного управления с разомкнутым контуром (OLVC)
- Режим векторного управления с обратной связью (CLVC)
Большой пусковой момент
- Векторное управление с разомкнутым контуром (OLVC): 150 % при 0,5 Гц
- Векторное управление с обратной связью (CLVC): 200% при 0 Гц
Высокая перегрузочная способность
- Легкая перегрузочная способность: 110 % номинального тока легкой нагрузки в течение 60 секунд, 150 % номинального тока легкой нагрузки в течение 10 секунд.
- Способность к большой перегрузке: 150 % номинального тока большой нагрузки в течение 60 секунд, 180 % номинального тока большой нагрузки в течение 10 секунд.
Разнообразные функции
Клавиатура
- Для стандартных инверторов доступны внутренние светодиодные клавиатуры, внешние клавиатуры не поддерживаются.
- Опционально можно добавить внешнюю светодиодную клавиатуру.
- Как стандартные, так и дополнительные клавиатуры поддерживают отладку параметров, мониторинг рабочего состояния, управление пуском/остановом. копирование параметров и т. д.
Различные функции расширения
- Дополнительные коммуникационные карты расширения поддерживают Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP и другие шины.
- коммуникации (слот карты расширения SLOT1).
- Дополнительные карты расширения кодировщика (слот для карты расширения SLOT2)
- Дополнительные карты расширения терминала ввода-вывода (слот для карты расширения SLOT1, подробную информацию см. в разделе «Дополнительные аксессуары»)
Надежная функция торможения
- Инвертор поддерживает торможение постоянным током.
- Модели мощностью 22 кВт и ниже оснащены стандартным встроенным тормозным устройством, а модели мощностью от 30 кВт до 132 кВт — дополнительным.
- Добавление тормозного резистора повышает эффективность торможения, одновременно экономя пространство для установки электрооборудования и снижая затраты пользователя на электроэнергию.
Поддержка различных функций
- Поддержка режима V/F. Поддержка режимов половинного и полного разделения V/F.
- Поддержка ПИД-регулирования процесса, которое может применяться для постоянного контроля температуры, постоянного контроля давления и контроля натяжения.
- Поддержка блокировки положения для блокировки положения двигателя при нулевой скорости в режиме CLVC.
- Поддержка функции качания, которая может применяться в волоконной и текстильной промышленности.
- Поддержка случайной глубины ШИМ для снижения шума двигателя
- Поддержка режима работы с резервированием энкодера для автоматического переключения системы на OLVC.
- Работа при неисправности энкодера
Поддержка фонового программного обеспечения для быстрой отладки
- Поддержка таких функций, как мониторинг и редактирование параметров.
- Поддержка журналов событий и записи неисправностей
Векторный преобразователь частоты общего назначения с ЧРП Техническая спецификация
|
Технические данные |
|||
|
Проекты |
Описание спецификации и технические данные |
|
|
|
Входная мощность/ |
Входное напряжение |
Входное напряжение: от 380 В (-15 %) до 480 В (+10 %) Фаза: Трехфазная |
|
|
Входная частота мощности |
50 Гц/60 Гц ±5% |
|
|
|
Дисбаланс входного напряжения |
≤3% |
|
|
|
Выходное напряжение |
OV-Входное напряжение |
|
|
|
Выходная частота |
0~600Гц |
|
|
|
Тип двигателя |
Асинхронный двигатель |
|
|
|
Главный контроль производительности |
Режим управления |
V/F, OLVC (векторное управление с разомкнутым контуром), CLVC (векторное управление с замкнутым контуром) |
|
|
Диапазон скоростей |
1:10 В/Ф; 1:100 ОЛВК; 1:1000 CLVC |
|
|
|
Пусковой крутящий момент |
OLVC: 150% (0,5 Гц), CLVC: 200% (ОГц) |
|
|
|
Точность крутящего момента |
≤±5%, в режиме векторного управления |
|
|
|
Пульсации крутящего момента |
≤±5%, в режиме векторного управления |
|
|
|
Стабильность скорости |
ОЛВК, 0,2%; CLVC: 0,1% |
|
|
|
Реакция крутящего момента |
≤5 мс, в режиме векторного управления |
|
|
|
Время ускорения/торможения |
0,0–3200,0 с; 0,0 мин~3200,0 мин |
|
|
|
Увеличение крутящего момента |
0,0%~30,0% |
|
|
|
Перегрузочная способность |
Модель G: 150% 1 мин/5 мин; 180%10с/5мин; Модель P: 110% 1 мин/5 мин; 150% 10 с/5 мин |
|
|
|
Кривая V/F |
Прямолинейный тип, многоточечный тип, режим полуразделения V/F, режим полного разделения V/F |
|
|
|
Разрешение входной частоты |
Цифровая настройка: 0,01 Гц, аналоговая настройка: 0,01 Гц |
|
|
|
Кривая ускорения/замедления |
Прямая линия и S-образная кривая |
|
|
|
Основные функции |
Простой ПЛК, многоскоростное управление |
16 сегментов скорости поддерживаются через терминалы управления |
|
|
Автоматическое регулирование напряжения (AVR) |
Автоматически поддерживает постоянное выходное напряжение, когда напряжение сети изменяется в определенном диапазоне. |
|
|
|
Фиксированный контроль длины |
Фиксированный контроль длины |
|
|
|
Встроенный ПИД-регулятор |
Легко формирует замкнутую систему управления. |
|
|
|
Переключение нескольких двигателей |
Переключение между двумя группами параметров двигателя для управления двумя двигателями |
|
|
|
Виртуальный ввод-вывод |
Восемь групп виртуальных цифровых входов/выходов, обеспечивающих простое логическое управление. |
|
|
|
Контроль перенапряжения/перегрузки по току |
Автоматическое ограничение тока и напряжения во время работы, предотвращающее отключение инвертора из-за частых перегрузок по току или перенапряжения. |
|
|
|
Перезапуск после сбоя питания |
После сбоя питания и восстановления инвертор ждет заданное время, прежде чем автоматически запуститься. |
|
|
|
Быстрое ограничение тока |
Позволяет избежать частых перегрузок по току в инверторе. |
|
|
|
Метод установки частоты |
клавиатура; терминал ВВЕРХ/ВНИЗ; многосправочный; импульсный эталон; коммуникация |
|
|
|
Входная/выходная мощность |
Аналоговые входные клеммы |
АИ1; AI2: 0 В~10 В/0 (4) мА~20 мА |
|
|
Клеммы цифрового входа |
DI1-DI5, 5 программируемых цифровых входных клемм с оптоизоляцией, совместимых с обоими |
|
|
|
Клеммы цифрового вывода |
Выход с открытым коллектором; диапазон выходного напряжения: 0 В ~ 24 В; токовая нагрузка: 50 мА. |
|
|
|
Аналоговые выходные клеммы |
1-канальный 0 В ~ 10 В/0(4) мА ~ 20 мА |
|
|
|
Релейный выход |
1-канальный контакт формы C, НО+НЗ |
|
|
|
Коммуникация |
Протоколы связи |
Modbus RTU (стандартная конфигурация); Профибус-ДП; Профинет ИО; CANopen; Modbus TCP/IP; Этеркэт; EtherNet/IP (дополнительная конфигурация) |
|
|
Окружающий |
Высота |
≤1000 м: нет необходимости в снижении номинальных характеристик |
|
|
Температура окружающей среды |
-25℃～+40℃ (допускается работа со снижением номинальных характеристик в пределах 40–55) |
|
|
|
Влажность |
15% ~ 95%, без конденсации |
|
|
|
Вибрация |
3М3, ИЭК60721-3-3 |
|
|
|
Температура хранения |
−40°С~+70°С |
|
|
|
Место установки |
В помещении, без прямых солнечных лучей, без легковоспламеняющихся, агрессивных газов, жидкостей и токопроводящих материалов. |
|
|
|
Дополнительные аксессуары |
Карта энкодера, плата расширения связи, плата расширения ввода-вывода |
|
|
|
Защита |
Защита от короткого замыкания, перегрузки по току, перегрузки, повышенного напряжения, пониженного напряжения, потери фазы, |
|
|
|
Способ установки |
Установлен в шкафу |
|
|
|
Степень защиты |
IP20 |
|
|
|
Метод охлаждения |
Воздушное охлаждение |
|
|
Векторный преобразователь частоты общего назначения с ЧРППрименение продукта
Текстильная, бумажная, подъемно-транспортная промышленность, пластмассы, металлические изделия, печать и упаковка, строительные материалы, инженерные машины и автоматическое производственное оборудование.
|

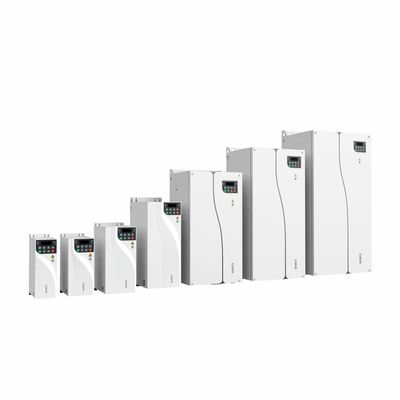

Выбор продукта HV350 Номинальное напряжение: трехфазное 380 В переменного тока (подходит для диапазона рабочего напряжения 323–528 В) |
|||||
|
Модель |
Тяжелая нагрузка |
Легкая нагрузка |
Тип рамы |
||
|
Номинальная мощность (кВт) |
Номинальный выходной ток |
Номинальная мощность |
Номинальный выходной ток |
||
|
ХВ350-4Т0.75Г/1.5ПБ |
0,75 |
2,5 |
1,5 |
4.2 |
ФА |
|
ХВ350-4Т1.5Г/2.2ПБ |
1,5 |
4.2 |
2.2 |
5,8 |
|
|
ХВ350-4Т2,2 ГБ |
2.2 |
5,8 |
- |
- |
|
|
ХВ350-4Т4Г/5,5ПБ |
4 |
9,5 |
5,5 |
13 |
ФБ |
|
ХВ350-4Т5,5 ГБ |
5,5 |
13 |
- |
- |
|
|
ХВ350-4Т7.5Г/11ПБ |
7,5 |
17 |
11 |
25 |
ФК |
|
ХВ350-4Т11ГБ |
11 |
25 |
- |
- |
|
|
ХВ350-4Т15Г/18ПБ |
15 |
32 |
18,5 |
38 |
ФД |
|
ХВ350-4Т18Г/22ПБ |
18,5 |
38 |
22 |
46 |
|
|
ХВ350-4Т22ГБ |
22 |
46 |
- |
- |
|
|
ХВ350-4Т30Г/37П(Б) |
30 |
60 |
37 |
75 |
ИП |
|
ХВ350-4Т37Г/45П(Б) |
37 |
75 |
45 |
91 |
|
|
ХВ350-4Т45Г/55П(Б) |
45 |
91 |
55 |
125 |
|
|
ХВ350-4Т55Г/75П(Б) |
55 |
125 |
75 |
150 |
ФФ |
|
ХВ350-4Т75Г/90П(Б) |
75 |
150 |
90 |
180 |
|
|
ХВ350-4Т90Г/110П(Б) |
90 |
180 |
110 |
210 |
ФГ |
|
ХВ350-4Т110Г/132П(Б) |
110 |
210 |
132 |
250 |
|
