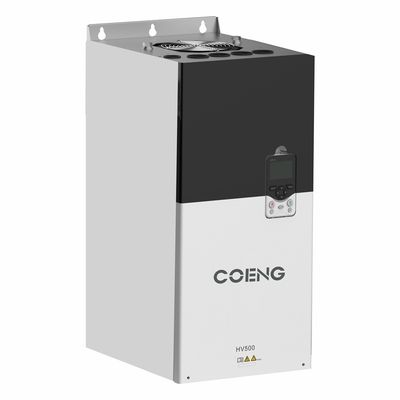

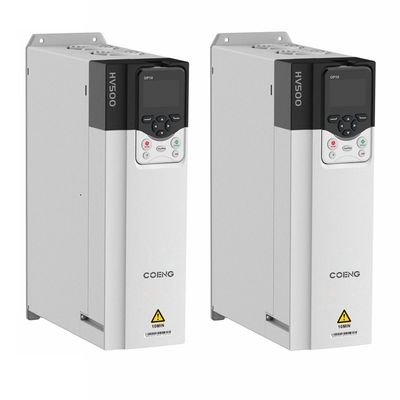

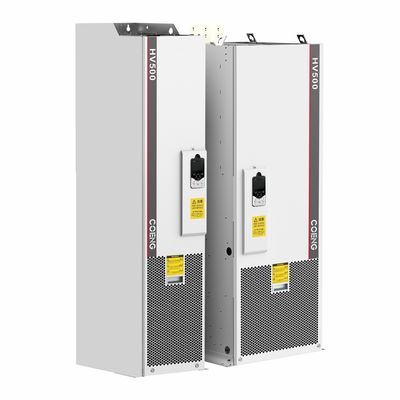

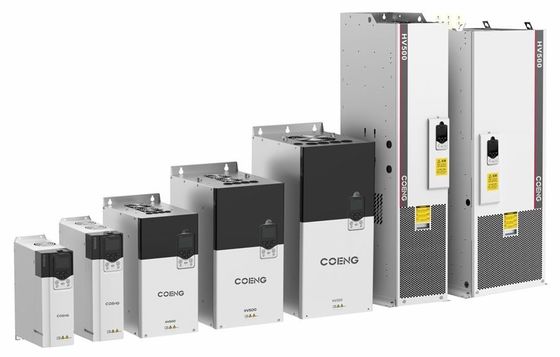

Инвертор с одним приводом низкого напряжения 2.2 кВт - 560 кВт Выходная частота 0-600 Гц Выходное напряжение 0 Вт - Входное напряжение

Технические данные

Проекты

Описание спецификации и технические данные

Входная мощность
выходной

Входное напряжение

Входное напряжение: от 380 В (-15%) до 480 В (+10%) Фаза: трехфазная

Частота входной мощности

50 Гц/60 Гц ± 5%

Дисбаланс входного напряжения

≤ 3%

Выходное напряжение

Входное напряжение OV

Выходная частота

0~600 Гц

Тип двигателя

Асинхронный двигатель

Производительность главного управления

Режим управления

V/F, OLVC ((Открытое векторное управление), CLVC ((Закрытое векторное управление)

Диапазон скоростей

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Начальный момент

OLVC: 150% ((0,5 Гц), CLVC: 200% ((OHz)

Точность крутящего момента

≤±5%, в режиме вектора управления

Напряжение крутящего момента

≤±5%, в режиме вектора управления

Стабильность скорости

OLVC, 0,2%; CLVC: 0,1%

Ответ на крутящий момент

≤5 мс, в режиме вектора управления

Время ускорения/замедления

0.0s~3200.0s; 0.0min~3200.0min

Увеличение крутящего момента

00,0% ~ 30,0%

Мощность перегрузки

Модель G: 150% 1min/5min; 180%10s/5min; модель P: 110% 1min/5min; 150% 10s/5min

Кривая V/F

Тип прямых линий, многоточечный тип, режим V/F полуразделения, режим V/F полного разделения

Разрешение частоты ввода

Цифровая настройка: 0,01 Гц, аналоговая настройка: 0,01 Гц

Кривая ускорения/замедления

Прямая линия и S-кривая

Основные функции

Простой ПЛК, многоскоростное управление

16 скоростных сегментов, поддерживаемых через терминалы управления

Автоматическое регулирование напряжения (AVR)

Автоматически сохраняет выходное напряжение постоянным, когда напряжение сети варьируется в пределах определенного диапазона

Контроль фиксированной длины

Контроль фиксированной длины

Встроенный PID

Легко образует систему управления с замкнутым циклом

Многомоторные переключатели

Переход между двумя группами параметров двигателя для управления двумя двигателями

Виртуальный вход/выход

Восемь групп виртуальных DI/DO, обеспечивающих простое логическое управление

Контроль за превышением напряжения/превышением тока

Автоматическое ограничение тока и напряжения во время работы, предотвращающее отказ инвертора из-за частого перетока или перенапряжения

Перезагрузка после отключения питания

После отключения питания и восстановления, инвертор ждет определенное время, прежде чем автоматически работать

Ограничение скоростного тока

Избегает частых сбоев перетока в инверторе

Способ установки частоты

клавиатура; терминал ВНС/ВНС; многоссылка; импульсная ссылка; связь

Входная/выходная мощность

Аналоговые терминалы ввода

AI1; AI2: 0V~10V/ 0 (4) mA~20mA

Терминалы цифрового ввода

DI1-DI5, 5 программируемых цифровых входных терминалов с оптической изоляцией, совместимые с обоими
входные данные о погружении/погружении.
DI5 поддерживает высокоскоростной импульсный вход с максимальной частотой входа 100 кГц.

Терминалы цифрового вывода

Выход с открытым коллектором; диапазон выходной напряженности: 0V ~ 24V; мощность нагрузки тока: 50mA.
DO1 поддерживает высокоскоростной импульсный выход с максимальной частотой выхода 100 кГц.

Аналоговые выходные терминалы

1-канальный 0V ~ 10V/0(4) mA ~ 20mA

Выход реле

1-канальный контакт формы C, NO+NC

Коммуникация

Протоколы связи

Modbus RTU (стандартная конфигурация); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (необязательная конфигурация)

Обстановка
требования

Высота

≤ 1000 м: не требуется снижения уровня
1000-3000 м: снижение на 1% на 100 м увеличение

Температура окружающей среды

-25°C+40°C (Работа с пониженной температурой допускается от 40 до 55°C)

Влажность

15% ~ 95%, без конденсации

Вибрация

3M3, IEC60721-3-3

Температура хранения

-40°C~+70°C

Место установки

В помещении, без прямых солнечных лучей, без горючих, коррозионных газов, жидкостей и проводников
частицы.

Дополнительные принадлежности

Карта кодера, карта расширения связи, карта расширения IO

Защита

Защита от короткого замыкания, перенапряжения, перегрузки, перенапряжения, перенапряжения, фазовой потери,
чрезмерная температура, наружные сбои и т.д.

Способ установки

Установленные в шкафу

Квалификация защиты

IP20

Способ охлаждения

Охлаждение воздухом
