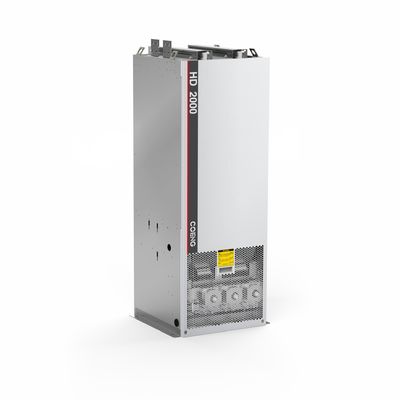

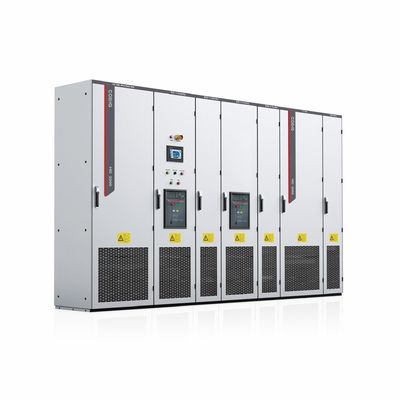

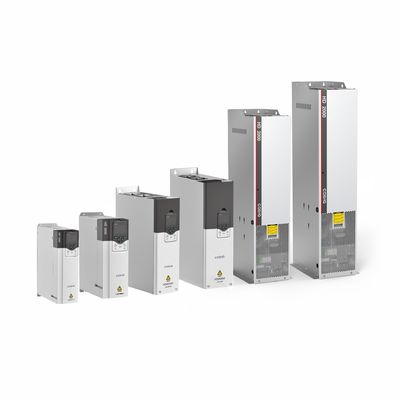

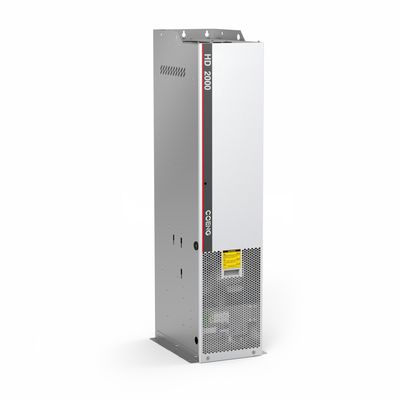

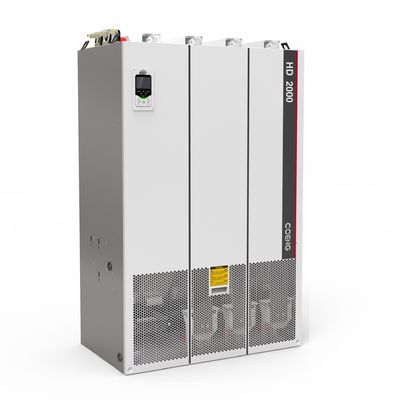

Низковольтный инженерный инвертор серии HD2000 с воздушным охлаждением 1400 кВт 11200 кВт 400 В 690 В 1140 В 1380 В

  • HD2000 Series Low Voltage Engineering Inverter Air-cooled 1400kW 11200kW 400V 690V 1140V 1380V
  • HD2000 Series Low Voltage Engineering Inverter Air-cooled 1400kW 11200kW 400V 690V 1140V 1380V
  • HD2000 Series Low Voltage Engineering Inverter Air-cooled 1400kW 11200kW 400V 690V 1140V 1380V
  • HD2000 Series Low Voltage Engineering Inverter Air-cooled 1400kW 11200kW 400V 690V 1140V 1380V
  • HD2000 Series Low Voltage Engineering Inverter Air-cooled 1400kW 11200kW 400V 690V 1140V 1380V
Место происхождения китайский
Фирменное наименование COENG
Сертификация CE
Номер модели HD2000-C-10-2
Количество мин заказа 1
Упаковывая детали Деревянная коробка
Время доставки дни 7-30working
Условия оплаты L/C, T/T, Western Union
Поставка способности 20000SETS/YEAR

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Одно/многоприводный Гибкая система с блоками/кабинетами, поддерживающими два/четыре квадранта Модульная конструкция Позволяет обеспечить гибкость применения и комплексную интеграцию системы
Устройства для ректификации Базовые/умные/PWM-управляющие устройства для универсального преобразования мощности Максимальная мощность одной единицы 1400 кВт (воздушным), 2800 кВт (жидкостным)
Уровни напряжения 400 В, 690 В, 1140 В, 1380 В Максимальная мощность параллельной работы 11200 кВт (воздушным), 22400 кВт (жидкостным)
Выделить

1400 кВт Низковольтный инженерный инвертор

,

Воздушно-охлаждаемый инженерный низковольтный инвертор

,

11200 кВт низковольтный инженерный инвертор
Оставьте сообщение
Характер продукции
Характеристики производительности

Надежное инженерное проектирование


.Очень избыточные системы управления и питания

.Продленный срок службы быстроносящихся теплорассеивающих деталей
Инновационный радиатор высокой тепловой мощности, выдерживающий сильные ударные нагрузки.

.Кабели из оптических волокон, используемые для системы управления и силовых агрегатов для устойчивости к помехам

.Изоляция каналов рассеивания тепла от внутренних компонентов для защиты компонентов и лучшей адаптации к окружающей среде



Модульная конструкция для легкого обслуживания



Легкое обслуживание без необходимости специальных инструментов

.Пусть все модули поддерживаются сзади

Интеллектуальная система диагностики неисправностей для быстрой локализации неисправностей



Высокая адаптивность



Одно/многоприводная система в виде блоков/кабин с двумя/четырьмя квадрантами

. Комплексные устройства выпрямления: базовые/умные/PWM устройства выпрямления

.Сильная адаптивность сети, поддержка сети широкий диапазон ввода

.Обычная работа при механических условиях IEC 60721 класса 3M5

Точные механические конструкции.



Настраиваемые протоколы связи



Включая profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet и deviceNet и т.д.

.hopelnsight программное обеспечение для быстрой отладки фона, включая настройки параметров партии, загрузку данных об ошибках и анализ формы волны, высокоскоростной осциллоскоп и редактирование



Богатые инструменты для взаимодействия человека и машины



Конфигурируемая панель клавиатуры LCD, поддерживающая настройку параметров и отображение информации о системе

Поддержка подключения к hopelnsight через ПК для интеллектуальной регистрации и диагностики неисправностей



Модель Низковольтный инженерный инвертор серии HD2000 ((жидкостное охлаждение)
Основной корректировщик Входное напряжение 4Тридцать вольт, четыредцать вольт.6500В ≈ 690В
Частота ввода (50Hz/60Hz) ± 6%
Выходное напряжение Входное напряжение * 1,32 (при полной нагрузке)
Мощность перегрузки Относительная перегрузка при 150% номинального тока в течение 60 секунд, максимальный ток (Imax), перегрузка постоянного тока в течение 5 секунд,рабочий цикл 300 секунд
Эффективность работы ≥99% Эффективность
Защитные меры Функции защиты: защита от перегрева, защита от мягкого запуска, блокировка
защиту и многое другое.
Интеллектуальный выпрямитель Входное напряжение 4: 380V ~ 480V,6: 500 В ~ 690 В
Частота ввода 47 ~ 63 Гц
Выходное напряжение Входное напряжение * 1.3 (при полной нагрузке)
Мощность перегрузки Относительная перегрузка при 150% номинального тока в течение 60 секунд, максимальный ток (Imax), перегрузка постоянного тока в течение 5 секунд,рабочий цикл 300 секунд
Эффективность работы ≥98,5% Эффективность
Защитные функции Функции защиты: защита от перегрева, защита от перетока, защита от пропускания IGBT и многое другое
Выпрямитель PWM Входное напряжение 4380V~480V,6500 В ~ 690 В,9А1380В
Частота ввода 47 ~ 63 Гц
Выходное напряжение Входное напряжение * 1,5 (при номинальных условиях)
Мощность перегрузки Относительная перегрузка при 150% номинального тока в течение 60 секунд, максимальный ток (Imax), перегрузка постоянного тока в течение 5 секунд,рабочий цикл 300 секунд
Эффективность работы ≥98% эффективности (включая LCL-фильтр)
Фактор мощности Регулируемое (фабричное настройка 1)
Защитные функции Функции защиты: защита от перегрева, защита от перетока, защита от перегрузки, защита от пропускания IGBT и многое другое.
Инверсия Номинальное входное напряжение 44210 Вдc ≈ 780 Вдc,6550Vdc 1100Vdc,9488 Вдc 2200 Вдc,
A:1488Vdc ~ 2200Vdc
Выходное напряжение 0 ~ Входное напряжение ректификатора переменного тока
Выходная частота 0 ~ 500 Гц
Диапазон скоростей V/F:1:50 OLVC:100 КЛВК:1:1000
Стабильность скорости OLVC:00,2% CLVC:00,01%.
Колебания скорости OLVC:00,2% CLVC:00,1%
Начальный момент OLVC:150% ((0,5 Гц) CLVC:200% ((0 Гц)
Контроль крутящего момента V/F: Не поддерживается OLVC: поддерживается CLVC: поддерживается
Точность крутящего момента OLVC: 5% CLVC: 5%
Время ответа на крутящий момент OLVC:5ms CLVC:5ms
Время быстрого ответа OLVC:100 ms CLVC:100 ms
Динамический эквивалент падения скорости OLVC:00,5%*s CLVC:00,3%*s
Условия окружающей среды Температура -15°C ~ +40°C Без дератирования применяется дератирование +40°C ~ +55°C
Влажность 5% ~ 95% конденсации мона
Высота ≤ 4000 м, применяется снижение от 2000 м до 4000 м
Механические данные Противовибрационная производительность Соответствует стандарту МЭК 60721-3-3:2002
Уровень защиты IP00 / IP20 / IP40
Уровень безопасности Соответствует UL 508C-2004
Способ охлаждения С жидкостным охлаждением




Подробная спецификация Скачать  Спецификация HD2000.pdf


Преимущества инвертора VFD с приводом

  • Универсальная одноприводная/многоприводная система: Инвертор VFD HD2000 400V 690V 1140V1380V с двигателем предлагает гибкость работы как одноприводная или многоприводная система,позволяет адаптироваться к различным требованиям примененияОн может быть сконфигурирован с двумя или четырьмя квадрантами, обеспечивая расширенные возможности управления.



  • Модульная конструкция для гибкости применения: модульная конструкция VFD-инвертора HD2000 400V 690V 1140V1380V позволяет легко настраивать и интегрировать в различные системы.Это позволяет бесшовную интеграцию с другими компонентами, повышая общую производительность и адаптивность системы.



  • Комплексные устройства выпрямления: Инвертор VFD HD2000 400V 690V 1140V1380V с приводом двигателя имеет ряд устройств выпрямления, включая опции Basic, Smart и PWM.Этот всеобъемлющий выбор обеспечивает точное и эффективное преобразование мощности, адаптированные к конкретным потребностям приложения.



  • Высокая мощность: при максимальной мощности одной единицы 1400 кВт (с воздушным охлаждением) и 2800 кВт (с жидким охлаждением) HD2000 может справляться с высокими потребностями в энергии,обеспечение надежной работы в сложных условиях.



  • Широкий диапазон напряжения: HD2000 поддерживает несколько уровней напряжения, включая 400V, 690V, 1140V и 1380V. Эта универсальность позволяет совместимость с различными системами питания,расширение его применения в различных отраслях.



  • Масштабируемая параллельная работа: Инвертор HD2000 400V 690V 1140V1380V с двигателем VFD позволяет параллельно работать с высокой максимальной мощностью 11200 кВт (с воздушным охлаждением) и 22400 кВт (с жидким охлаждением).Эта масштабируемость облегчает синхронизированную работу нескольких дисков, повышая производительность и эффективность системы.



  • Совместимость двигателя: Инвертор VFD HD2000 400V 690V 1140V1380V совместим с различными типами двигателей, включая асинхронные индукционные двигатели, синхронные двигатели с постоянным магнитом,и двигателей синхронного отказыванияЭта широкая поддержка двигателя обеспечивает совместимость с различными приложениями с двигателем.



  • Усовершенствованные режимы управления: Инвертор VFD с приводом двигателя HD2000 400V 690V 1140V1380V предлагает несколько режимов управления, включая V / F, управление вектором закрытого цикла (CLVC) и управление вектором открытого цикла (OLVC).Эти варианты управления обеспечивают точное управление двигателем и оптимизацию для различных эксплуатационных требований.



  • Эффективные варианты охлаждения: Инвертор VFD HD2000 400V 690V 1140V1380V с приводом двигателя доступен как в воздушно-охлаждаемом (стандартная конфигурация), так и в жидко-охлаждаемом (L) варианте.Эта гибкость режимов охлаждения обеспечивает эффективное рассеивание тепла и надежную работу в различных условиях.

Инвертор VFD с двигателем Типичное применение

Низковольтный инженерный инвертор серии HD2000 с воздушным охлаждением 1400 кВт 11200 кВт 400 В 690 В 1140 В 1380 В 0

Низковольтный инженерный инвертор серии HD2000 с воздушным охлаждением 1400 кВт 11200 кВт 400 В 690 В 1140 В 1380 В 1

Низковольтный инженерный инвертор серии HD2000 с воздушным охлаждением 1400 кВт 11200 кВт 400 В 690 В 1140 В 1380 В 2

Инвертор VFD HD2000 400V 690V 1140V1380V отличается универсальной конфигурацией системы, модульной конструкцией, комплексными устройствами выпрямления, высокой мощностью, широким диапазоном напряжения,масштабируемостьЭти преимущества делают его надежным и адаптируемым выбором для сложных приложений привода.
