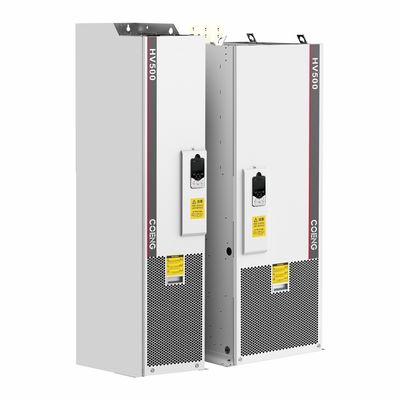

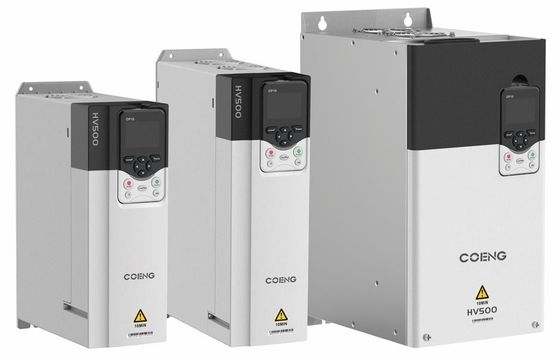

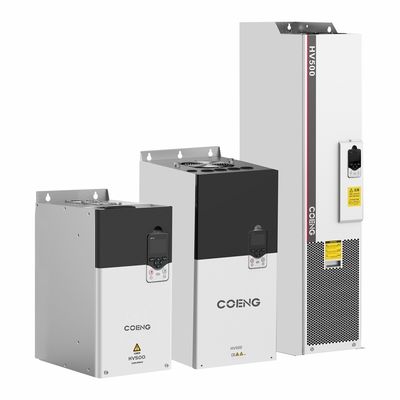

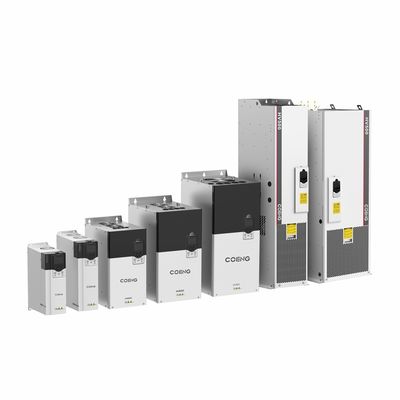

ЖК-панель низкого напряжения VFD 24V постоянного тока Поддерживаемая входная мощность 2,2kw 560kw 380V 690V
| Место происхождения | КНР |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | CE, IEC |
| Номер модели | HV500-8 |
| Количество мин заказа | 1 |
| Упаковывая детали | деревянный корпус |
| Время доставки | дни 10-30working |
| Условия оплаты | L/C, T/T |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Тип двигателя | Асинхронный мотор, синхронный мотор | Метод контроля | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Управление вектором в открыт |
|---|---|---|---|
| Время ускорения и замедления | 0.0s~3200.0s, 0.0min~3200.0min | Вращающий момент начала | VF: 100% (0,5 Гц), OLVC: 150% (0,5 Гц), CLVC: 180% (0 Гц) |
| Точность регулирования скорости | OLVC 0,2%, CLVC 0,01% | OEM | Да, да. |
| Выход UOut | 0V-вход Uin | Выходная частота | 0 Hz ~ 500 Hz |
| Выделить | Дисплей LCD низкого напряжения VFD,Входная низкая напряженность 24В постоянного тока,Низкое напряжение VFD 2 |
||
Характер продукции
Характеристики производительности
Программное обеспечение для быстрой отладки
Мощный и простой в использовании, с такими функциями, как настройка параметров, осциллоскоп в реальном времени, запись неисправностей, запись событий и т.д.
Отличная работа
Подвеска при нулевой скорости;
Ответ на крутящий момент 1-3 мс;
чрезвычайно низкое падение динамической скорости и эквивалент падения динамической скорости;
Отличная прочность;
Точная идентификация модели двигателя в режиме offline/online.
Различные потребности удовлетворены
Стандартная ЖК-панель для улучшения пользовательского опыта;
Функция управления мастером-рабом;
Расширяемая карта связи, кодирующая карта диска, карта обнаружения напряжения.
Легкость использования
Поддерживается внешнее питание постоянного тока 24 В;
Встроенное тормозное устройство возможно для сохранения управления установкой;
Дизайн в стиле книги для поддержки бесшовной установки рядом.
Универсальность
Некоторые международные стандарты сертификации прошли, в соответствии с директивами RoHS;
Поддерживается управление V/F, OLVC и CLVC;
Поддерживается несколько протоколов связи;
Поддерживаются асинхронные и постоянные магнитные синхронные двигатели.
Прочность
Уровень механической вибрации 3M3;
Независимая конструкция воздуховодов;
Автоматическое опрыскивание конформным покрытием;
Встроенная динамическая модель температуры соединения для облегчения применения безопасности продукции.
Основные параметры
| Модель | HV500 Низовольтный инженерный одноприводный инвертор | |
| iВвод/вывод Сила |
Ввод Uin | 200 Вт (-15%) ~ 240 Вт (+10%) 3-фаза, 380 Вт (-15%) ~ 480 Вт (+10%) 3-фаза, |
| 500 Вт (-15%) ~ 690 Вт (+10%) 3-фаза | ||
| Частота ввода | 50 Гц/60 Гц±5% | |
| Степень дисбаланса Уин | ≤ 3% | |
| Выход UOut | 0V~Вход Uin | |
| Частота выхода | 0 Hz ~ 500 Hz | |
| Диапазон мощности | 2.2 кВт~560 кВт | |
| Контроль Производительность |
Тип двигателя | Асинхронный / синхронный |
| Метод контроля | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Управление вектором в открытом цикле) | |
| Диапазон регулирования скорости | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Начальный момент | VF: 100% (0,5 Гц), OLVC: 150% (0,5 Гц), CLVC: 180% (0 Гц) | |
| Точность крутящего момента | ≤ 5%, контроль векторов | |
| Пульсирование крутящего момента | ≤ 5%, контроль векторов | |
| Точность регулирования скорости | OLVC 0,2%, CLVC 0,01% | |
| Ответ на крутящий момент | < 5 мс, векторное управление | |
| Динамическое снижение скорости | OLVC < 0,5%*s, CLVC < 0,3%*s | |
| Время ускорения и замедления | 0.0s~3200.0s, 0.0min~3200.0min | |
| Подъем крутящего момента | 00,0% ~ 30,0% | |
| Перегрузка | Применение тяжелой нагрузки 150% 1 мин/5 мин, применение легкой нагрузки 110% 1 мин/5 мин | |
| Кривая V/F | Многочисленные способы: линейная кривая V/F, 5 видов режима кривой характеристики уменьшения крутящего момента (2,0 мощности, 1,8 мощности, 1,6 мощности, 1,4 мощности, 1,2 мощности), кривая VF, определенная пользователем | |
| Точность частоты ввода | Цифровой: 0,01 Гц, аналоговый: 0,01 Гц | |
| Контроль Производительность |
Кривая ускорения и замедления | Прямая, S-кривая |
| Операция с несколькими скоростными шагами | 16-скоростные шаги Работа через терминалы управления | |
| Автоматическое регулирование напряжения (AVR) | Поддержание постоянного выходного напряжения автоматически, когда напряжение сети меняется в пределах определенного диапазона | |
| Фиксированная длина | Установленное и фиксированное регулирование длины | |
| Встроенный PID | Он может легко построить систему управления закрытой цепью | |
| Функция усиления | Блок свободных функций | |
| iВвод/вывод | Установка частоты | Ключевые буквы, терминалы вверх/вниз, многоступенчатая работа, пульсирование терминалов, Ком |
| Сила | ||
| Аналоговые терминалы ввода | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Цифровые терминалы ввода | DI1-DI6, 6 программируемых цифровых терминалов ввода, изоляция оптосвязки, совместимая с выводом/источником ввода | |
| Цифровые терминалы ввода/вывода | DIO1: быстрый импульс выход, нормальный вход/выход; DIO2: быстрый импульс выход, нормальный вход/выход | |
| Выходные терминалы аналогов | 2 струны 0V ~ 10V / 0 (4) mA ~ 20mA | |
| Выход реле | Форма 2Страниц контактный типC | |
| Определение температуры двигателя | Поддержка PT100/PT1000/KTY84 | |
| Интерфейс STO | SIL3/PLe Функция безопасного отключения крутящего момента | |
| Ком | Протокол | Modbus RTU (Стандарт), Profibus,CANopen,profinet,Devicenet,ControlNet |
| Profinet,Devicenet,ControlNet. Я не знаю, что это такое. | ||
| t | ||
| Экология | Высота | Операция без снижения в пределах 2000 м высоты; 2000 м ~ 4000 м, каждые 100 м подъема, снижение 1% (текущий) |
| Операционная температура | -25°C~+40°C (40°C~55°C Дерация) | |
| Влажность | 15%~95%, без конденсации | |
| Вибрация | 3M3, IEC60721-3-3 | |
| Температура хранения | -40°C~+70°C | |
| Место операции | В помещении, без прямых солнечных лучей, без горючих, коррозионных газов, жидкостей и проводящих частиц | |
| Аксессуары | Карта кодирования, карта расширения связи, карта обнаружения напряжения | |
| Защитная функция | Краткое замыкание, перенапряжение, перегрузка, перенапряжение, перенапряжение, фазовая потеря, перенапряжение, наружная ошибка и т.д. | |
| Эффективность | 5.5 кВт ~ 22 кВт: ≥93%; выше 30 кВт: ≥95% | |
| Способ установки | Кабинет | |
| Степень защиты | IP20 | |
| Охлаждение | Принудительное охлаждение воздухом | |
