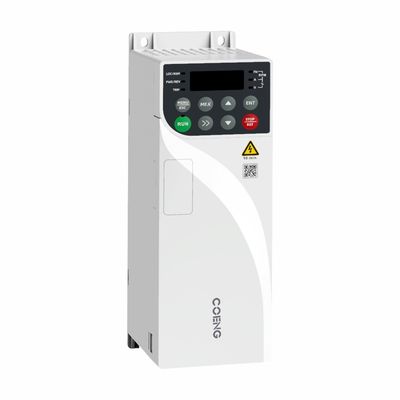

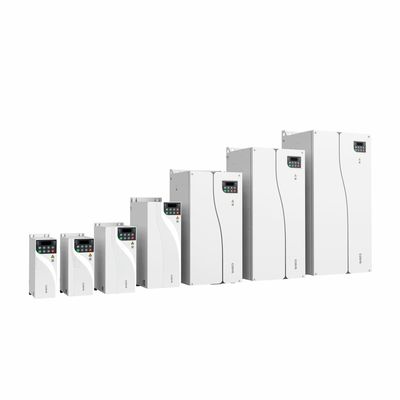

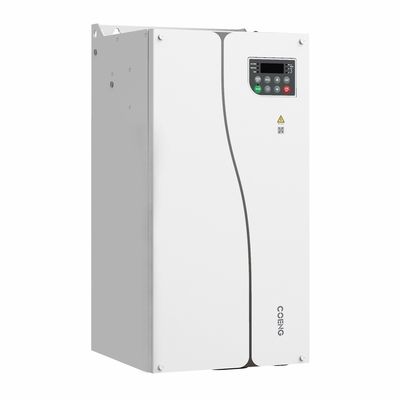

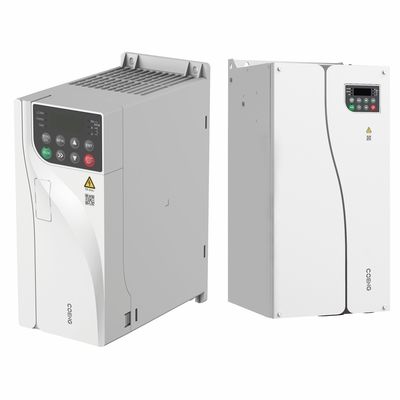

Инвертор серии HV350 с независимой конструкцией воздуховодов и протоколом связи Modbus RTU 50Hz/60Hz±5% частоты ввода
| Место происхождения | китайский |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | CE |
| Номер модели | HV300 |
| Количество мин заказа | 1 |
| Упаковывая детали | Деревянная коробка |
| Время доставки | дни 10-30working |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Диапазон мощности | 0.4 кВт ~ 500 кВт | Входное напряжение | 200В (-15%) ~ 240В (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH |
|---|---|---|---|
| Частота ввода | 50 Гц/60 Гц±5% | Интерфейс связи | RS485, RJ45 |
| Протокол связи | MODBUS RTU | Влажность | < 90% RH, без конденсации |
| Температура деятельности | -20°C~+40°C (работа с понижением температуры 40°C~55°C) | ||
| Выделить | Инвертор протокола связи Modbus RTU,Инвертор серии HV350,Независимый конструктор воздуховодов |
||
Характер продукции
ПЕРФОРМАЦИЯКАРАКТЕРИСТИКА
Высокая надежность
• Инновационный независимый воздуховод,защищающий инвертор от пыли и прочего
• Использование эффективного и точного программного обеспечения для теплового моделирования
• Принятие передовых технологий термоиспытания, валидации и оборудования
• Строгая процедура испытаний при полной нагрузке и перегрузке
• Все продукты, прошедшие испытание старения на высокой температуре перед выходом из строя
• Процесс автоматического распыления трехпрозрачной краски
Высокая адаптивность
• Широкий диапазон напряжения, трехфазный 380V ~ 480V
• Встроенный фильтр C3
• Простая и удобная в использовании схема заземления
• Дизайн в виде книги с объемом на 40% меньше, чем у традиционных моделей
• Поддержка совместной установки нескольких инверторов
Выдающиеся результаты
• Поддержка управления приводом трехфазных асинхронных двигателей
• Поддержка управления V/F, управления вектором открытого цикла
• Комплексные функции автоматической настройки двигателя, включая динамическую, статическую и статическую+динамическую автоматическую настройку
Различные функции расширения
• Факультативные карты расширения терминалов В/В
• Поддержка Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP и других широтных коммуникаций
Удобство использования в конкретной отрасли
• Модели мощностью 22 кВт и ниже оснащены стандартным встроенным тормозным агрегатом, а модели от 30 кВт до 560 кВт - дополнительным
• Поддержка управления процессом PID, которая может быть применена в регулировании постоянной температуры, постоянного давления и регулирования напряжения
• Поддержка колебательной функции, которая может быть применена в волокнистой и текстильной промышленности
• Поддержка случайной глубины PWM для уменьшения шума двигателя
• Поддержка режимов V/F Поддержка режимов полного и полуразделения V/F
Автономная быстрая отладка
• Поддержка программного обеспечения для быстрой отладки ошибок
• Поддержка журналов событий и записи ошибок
ГлавныйПараметры
| Положение | Описание спецификации и технические данные | |
| Входная/выходная мощность | Входное напряжение | Входное напряжение: от 380 В (-15%) до 480 В (+10%) Фаза: трехфазная |
| Частота входной мощности | 50 Гц/60 Гц ± 5% | |
| Дисбаланс входного напряжения | ≤ 3% | |
| Выходное напряжение | 0V~Входное напряжение | |
| Выходная частота | 0 ‰ 600 Гц | |
| Производительность главного управления | Тип двигателя | Асинхронный двигатель |
| Режим управления | V/F, OLVC ((Открытое управление вектором) | |
| Диапазон скорости | 1Предоставление: | |
| Начальный момент | OLVC: 150% ((0,25 Гц) | |
| Точность крутящего момента | ± 5% (OLVC, выше 5 Гц) | |
| Напряжение крутящего момента | ≤±5%, в режиме управления вектором | |
| Стабильность скорости | OLVC, 0,2% | |
| Ответ на крутящий момент | ≤5 мс, в режиме вектора управления | |
| Время ускорения/замедления | 0.0s~3200.0s; 0.0min~3200.0min | |
| Увеличение крутящего момента | 00,0% ~ 30,0% | |
| Мощность перегрузки | Тип G: 150% 1min/5min; 180%10s/5min; тип P: 110% 1min/5min; 150% 10s/5min | |
| Кривая V/F | Тип прямых линий, многоточечный тип, режим V/F Половина разделения, режим V/F полного разделения | |
| Разрешение частоты ввода | Цифровая настройка: 0,01 Гц, аналоговая настройка: максимальная частота × 0,025% | |
| Основные функции | Кривая ускорения/замедления | Прямая линия и S-кривая |
| Простой ПЛК, многоскоростное управление | 16 скоростных сегментов, поддерживаемых через терминалы управления | |
| Автоматическое регулирование напряжения (AVR) | Автоматически сохраняет выходное напряжение постоянным, когда напряжение сети варьируется в пределах определенного диапазона | |
| Контроль фиксированной длины | Управление с заданной длиной | |
| Встроенный PID | Легко образует систему управления с замкнутым циклом | |
| Многомоторные переключатели | Переход между двумя группами параметров двигателя для управления двумя двигателями | |
| Виртуальный вход/выход | 8 групп виртуальных VDI/VDO, 3 группы ИИ как DI, обеспечивающие простое логическое управление | |
| Контроль за превышением напряжения/превышением тока | Автоматическое ограничение тока и напряжения во время работы, предотвращающее отказ инвертора из-за частого перетока или перенапряжения | |
| Перезагрузка после отключения питания | После отключения питания и восстановления, инвертор ждет определенное время, прежде чем автоматически работать | |
| Ограничение скоростного тока | Избегает частых сбоев перетока в инверторе | |
| Входная/выходная мощность | Способ установки частоты | Клавиатура; терминал ВНС/ВНС; многоуказатель; импульсная ссылка; связь |
| Аналоговые терминалы ввода | AI1; AI2: 0V~10V/ 0 (4) mA~20mA | |
| Терминалы цифрового ввода | DI1-DI5, 5 программируемых цифровых входных терминалов с оптической изоляцией, совместимые с обоими входные данные о погружении/погружении. DI5 поддерживает высокоскоростной импульсный вход с максимальной частотой входа 100 кГц. |
|
| Цифровые выходные терминалы | Выход с открытым коллектором; диапазон выходной напряженности: 0V ~ 24V; мощность нагрузки тока: 50mA. DO1 поддерживает высокоскоростной импульсный выход с максимальной частотой выхода 100 кГц. |
|
| Аналоговые выходные терминалы | 1-канальный 0V ~ 10V/0(4) mA ~ 20mA | |
| Выход реле | 1-канальный контакт формы C, NO+NC | |
| Коммуникация | Протоколы связи | Modbus RTU (стандартная конфигурация); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (необязательная конфигурация) |
| Требования к окружающей среде | Высота | ≤ 1000 м: не требуется снижения уровня 1000-3000 м: снижение уровня тока на 1% на 100 м |
| Температура окружающей среды | -25°C+40°C (Работа с пониженной температурой допускается от 40 до 55°C) | |
| Влажность | 15% ~ 95%, без конденсации | |
| Вибрация | 3M3, IEC60721-3-3 | |
| Температура хранения | -40°C~+70°C | |
| Место установки | В помещении, без прямых солнечных лучей, без горючих, коррозионных газов, жидкостей и проводящих частиц. | |
| Дополнительные принадлежности | Карта расширения связи, карты расширения терминалов В/В | |
| Защита | Защита от короткого замыкания, перенапряжения, перегрузки, перенапряжения, перенапряжения, фазовой потери, перенапряжения, наружных сбоев и т.д. | |
| Способ установки | Установленные в шкафу | |
| Квалификация защиты | IP20 | |
| Способ охлаждения | Охлаждение воздухом | |
Инвертор общего назначения серии HV350: универсальные и надежные характеристики
Инвертор общего назначения серии HV350 является передовым решением, предназначенным для удовлетворения разнообразных потребностей различных промышленных приложений.Этот недавно разработанный векторный инвертор интегрирует передовую технологию управления открытым цикломПостроен на принципах высокой надежности, расширенной функциональности и удобной для пользователя эксплуатации.HV350 отличается на рынке высокой производительностью и адаптивностью.
Инвертор общего назначения серии HV350 является исключительным выбором для отраслей промышленности, ищущих надежное, эффективное и универсальное решение инвертора.надежные характеристики, и удобные для использования функции делают его идеальным для современных приложений автоматизации и управления.HV350 обеспечивает непревзойденную производительность и адаптивность, что делает его ценным ресурсом для повышения операционной эффективности и сокращения времени простоя.
