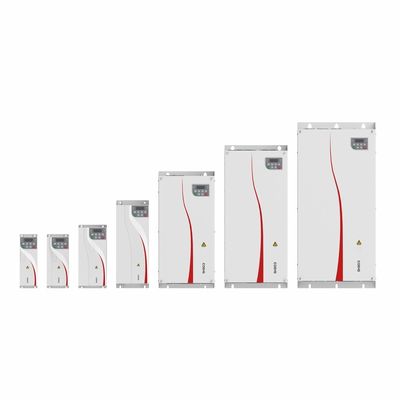

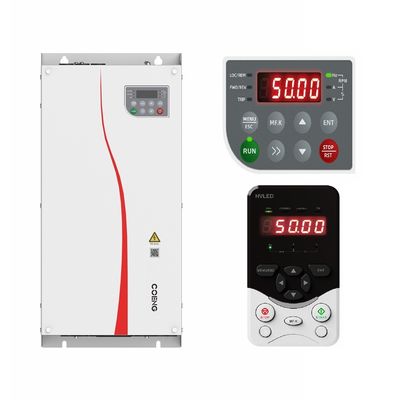

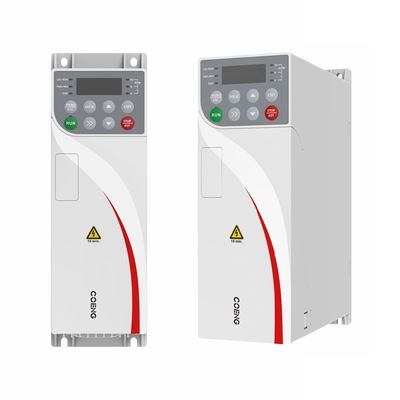

HV510 380-480V 3-фазный VFD для асинхронных/PMSM двигателей VFD, поддерживающий 16-сегментную многоскоростную работу с ПЛК
| Место происхождения | КИТАЙ |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | EC |
| Номер модели | HV510 |
| Документ | HV510.xlsx |
| Количество мин заказа | 1 |
| Упаковывая детали | Коробка, случай переклейки |
| Время доставки | 10-30 дней |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000 штук |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Входное напряжение | 380В (-15%) - 480В (+10%), трехфазный | Частота входной мощности | (50Hz/60Hz) ± 5% |
|---|---|---|---|
| Дисбаланс входного напряжения | ≤3% | Выходное напряжение | Входное напряжение 0V |
| Выходная частота | 0-1500 Гц | Защитный рейтинг | IP20 |
| Метод охлаждения | Воздушное охлаждение | Влажность | 15%-95%, без конденсации |
| Выделить | Трехфазный VFD инвертор 380-480В,VFD для асинхронных двигателей PMSM,16-сегментный многоскоростной VFD с ПЛК |
||
Характер продукции
Техническая спецификация векторного инвертора с переменной частотой привода
|
Техническая спецификация |
||
|
Сила |
Входное напряжение (Uin) |
380В (-15%) - 480В (+10%), трехфазный |
|
Входная мощность |
(50Hz/60Hz) ± 5% |
|
|
Входное напряжение |
≤ 3% |
|
|
Выходное напряжение |
Входное напряжение 0V |
|
|
Выходная частота |
0-1500 Гц |
|
|
Контроль |
Тип двигателя |
Асинхронный мотор/постоянный магнит синхронный мотор |
|
Режим управления |
V/F, OLVC (управление вектором открытой петли), CLVC (управление вектором закрытой петли) |
|
|
Диапазон скорости |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Начальный момент |
VF: 100% (0,5 Гц); OLVC: 150% (0,5 Гц); CLVC: 200% (0 Гц) |
|
|
Точность крутящего момента |
≤±5%, в режиме управления вектором |
|
|
Пульсация крутящего момента |
≤±5%, в режиме управления вектором |
|
|
Стабильность скорости |
OLVC: 0,2%; CLVC: 0,1% |
|
|
Ответ на крутящий момент |
≤ 5 ms, в режиме управления вектором |
|
|
Ускорение/децель |
0.0s3200.0s; 0,0min3200.0min |
|
|
Увеличение крутящего момента |
00,0% - 30,0% |
|
|
Мощность перегрузки |
G-модель: 150% 1 мин/5 мин, 180% 3 с/5 мин |
|
|
Кривая V/F |
Тип прямолинейный, многоточечный, режим полного разделения V/F, режим полного разделения V/F |
|
|
Разрешение частоты ввода |
Цифровая установка: 0,01 Гц; аналоговая установка: 0,01 Гц |
|
|
Главный |
Кривые ускорения/замедления |
Прямая линия, S-кривая |
|
Простой ПЛК, многоскоростной справочник |
16 скоростных сегментов, поддерживаемых через терминалы управления |
|
|
Автоматическое регулирование напряжения (AVR) |
Автоматически сохраняет выходное напряжение постоянным, когда напряжение сети варьируется в пределах определенного диапазона |
|
|
Контроль фиксированной длины |
Контроль фиксированной длины |
|
|
Встроенный PID |
Легко образует систему управления с замкнутым циклом |
|
|
Переход на многомоторный |
С двумя наборами параметров двигателя, переключение между двумя двигателями может быть реализовано |
|
|
Виртуальный IO |
С помощью 8 наборов виртуальных DI/DO можно реализовать простое логическое управление |
|
|
Контроль за превышением напряжения/превышением тока |
Течение и напряжение могут быть автоматически ограничены во время работы, чтобы предотвратить частые поездки из-за перенапряжения и перенапряжения |
|
|
Перезагрузка после отключения питания |
Инвертор может работать автоматически при включении вновь после отказа от питания |
|
|
Ограничение быстрого тока |
Можно избежать частых сбоев перетока |
|
|
Ввод и |
Режим частотного отсчета |
Клавиатура, терминал UP/DOWN, многоссылка, импульсная ссылка, связь |
|
Аналоговые терминалы ввода |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|

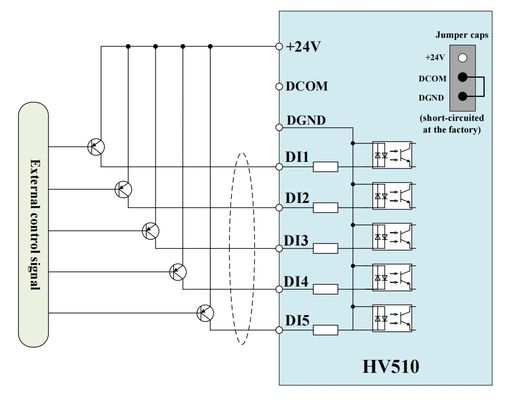

Терминалы цифрового ввода |
DI1-DI5, 5 программируемых цифровых входных терминалов с оптической изоляцией, совместимые с входами для потока и источника. |
|
|
Цифровые выходные терминалы |
Выход с открытым коллектором; диапазон выходной напряженности: 0-24V; мощность нагрузки тока: 50mA. |
|
|
Аналоговые выходные терминалы |
1-канальный 0V-10V/0(4) mA-20mA |
|
|
Выход реле |
1-канальный контакт формы C, NO+NC |
|
|
Корреспонденция |
Протокол связи |
Modbus RTU (стандартная конфигурация); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (необязательная конфигурация) |
|
Использование |
Высота |
≤ 1000 м: без необходимости дерейтинга; 1000-3000 м: с увеличением текущего дерейтинга на 1% на 100 м |
|
Температура окружающей среды |
-25°C-+40°C (допускается понижение температуры в пределах 40°C-55°C) |
|
|
Влажность |
15%-95%, без конденсации |
|
|
Вибрация |
3M3, IEC60721-3-3 |
|
|
Температура хранения |
-40°C-+70°C |
|
|
Место операции |
В помещении без прямых солнечных лучей, легковоспламеняющихся и коррозионных газов, жидкостей и проводящих частиц и т.д. |
|
|
Дополнительные принадлежности |
Карта кодера, карта расширения связи, карта расширения IO |
|
|
Защита |
Защита от короткого замыкания, перенапряжения, перегрузки, перенапряжения, перенапряжения, фазовой потери, перенапряжения, наружных сбоев и т.д. |
|
|
Способ установки |
Установленные в шкафу |
|
|
Квалификация защиты |
IP20 |
|
|
Способ охлаждения |
Охлаждение воздухом |
|
Точность питания и управления
- Совместимость широкого напряжения: Поддерживает 380V/480V AC (±15%/+10%) трехфазный вход, обеспечивающий стабильную работу в колеблющихся условиях сети.
- Многомоторное управление: Совместима с синхронными двигателями с асинхронными и постоянными магнитами, с гибкими режимами управления (V/F, открытый/закрытый вектор).
- Высокая производительность крутящего моментаДостижения:200% стартового крутящего момента при 0 Hz(режим закрытого цикла) с точностью крутящего момента ≤±5%/пульсированием для сверхгладкого движения.
- Быстрая динамическая реакция: Ответ на крутящий момент ≤5 мс (векторный режим) и ускорение/замедление регулируемые от 0,01 с до 3200 мин.
Усовершенствованные возможности автоматизации
- Встроенный интеллект: Функции управления PID, 16-ступенчатое многоуказательное программирование ивиртуальный В/В(8 конфигурируемых точек DI/DO) для пользовательской логики без дополнительного оборудования.
- Стабильность против помех: Автоматическое регулирование напряжения (AVR) поддерживает постоянство выхода во время нестабильности сети.
- Предотвращение заторможения: Умное подавление перенапряжения/перенапряжения минимизирует возмущение.
Сильная связь и расширение
-
Многофункциональные варианты ввода/вывода:
- 5 программируемых цифровых входов (100 кГц высокоскоростного импульса на DI5).
- 2 аналоговых входа (010V/420mA), 1 аналоговый выход, выход реле (NO+NC).
- Выход высокоскоростного импульса (100 кГц через DO1).
- Многопротокольная связь: Стандартный Modbus RTU + дополнительный Profibus, CANopen, EtherCAT, Ethernet/IP и многое другое для бесшовной интеграции ПЛК/системы.
Промышленная устойчивость
- Широкая экологическая толерантность: Работает при температуре от -25°C до +55°C (уменьшенная) и высоте ≤ 3000 м, с неконденсирующей влажностью 15-95%.
- Всеобъемлющая защита: Защита от короткого замыкания, потери фазы, перенапряжения/тока и перегрева.
- IP20 и охлаждение воздухом: предназначен для монтажа шкафов в помещениях промышленного назначения.
Расширяемые функции
-
Факультативные модули:
- Кодирующие карты для точной обратной связи.
- Определение напряжения синхронизации сети.
- Коммуникационные адаптеры (USB, Profibus, CANopen).
- Удалённое управление клавиатурой.
Энергоэффективность и безопасность
- Оптимизированная обработка перегрузки: G-модель поддерживает нагрузку 150% (1min) и 180% (3s); P-модель отдает приоритет эффективности на 110% (1min).
- Авто-восстановлениеПерезагружается после отказа от питания без ручного вмешательства.
