HD8000 Среднее напряжение инженерная система VFD высокой мощности Vfds
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | CE |
| Номер модели | HD8000 |
| Количество мин заказа | 1 |
| Упаковывая детали | Деревянный корпус |
| Время доставки | дни 10-30working |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Номинальное напряжение со стороны сети | 2: 1900В 3: 3300В 6: 6600В А: 10кВ | Номинальное напряжение со стороны двигателя | 3: 3300В 6: 6600В А: 10кВ |
|---|---|---|---|
| Сила | 10: 10МВА | Способ исправления | P: PWM D: Диодная базовая ректификация |
| Общий метод исправления шины | Пустое: однократное исправление 2: двойное исправление | Общий метод преобразователя шины | Пустое место: один D: двойной инвертор T: тройной инвертор |
| Выделить | Система HD8000 VFD,Vfds,Система VFD средней напряженности |
||
Характер продукции

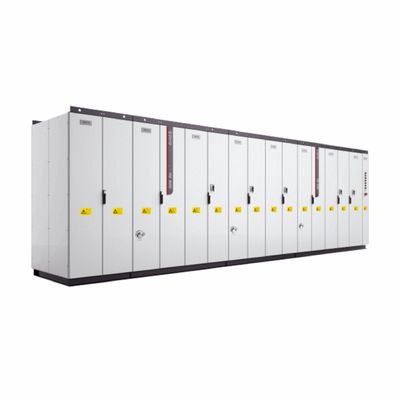

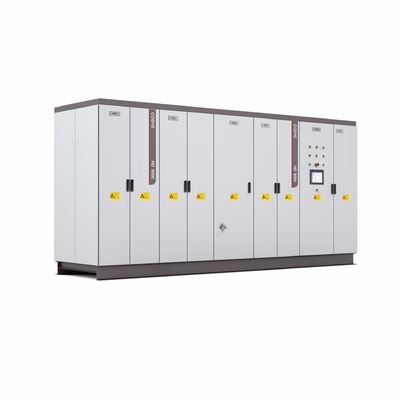

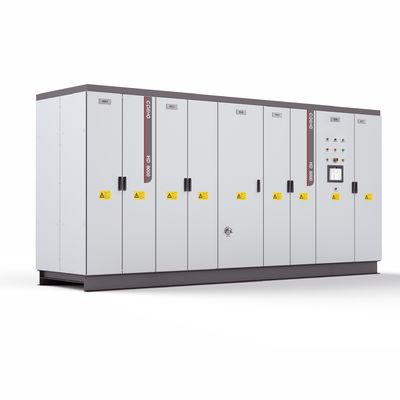

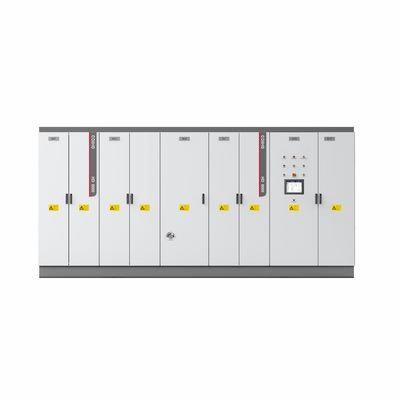

HD8000 Средневольтная инженерная система VFD Высокомощная система VFD Преобразователь частоты привода
HD8000 Средневольтная инженерная система VFD Высокомощная система VFD Преобразователь частоты привода
Внедрение продукции
Серия HD8000 VFD — это высокомощная система привода, включающая преобразователь переменного тока в постоянный ток и многоосевой приводной двигатель с общей шиной постоянного тока. Максимальная мощность может достигать 30 МВА для одной машины и 60 МВА для параллельной работы. Ее модульная конструкция аппаратного обеспечения и инженерного программного обеспечения
концепция позволяет работать в различных сложных условиях.
В частотно-регулируемом приводе серии HD8000 используются IGCT и диоды, а также жидкостное охлаждение. Вся машина соответствует уровню защиты IP54 и отличается высокой адаптивностью к окружающей среде, высокой надежностью, превосходными характеристиками рассеивания тепла и малым объемом. Доступны двухквадрантные и четырехквадрантные решения выпрямления.
- Характеристики:одно-/многоосевой привод, защита IP54, двухквадрантный/четырехквадрантный
- Дизайн:Модульная конструкция
- Исправление:многоимпульсное базовое выпрямление, интеллектуальное выпрямление и выпрямление с широтно-импульсной модуляцией
- Номинальное напряжение:1900В3000В (3300В), 6000В, (6600В), 10000В
- Максимальная мощность:30 МВА (одиночный) 60 МВА (параллельный)
- Совместимый двигатель:асинхронный индукционный двигатель, синхронный двигатель с постоянными магнитами, электрически возбуждаемый синхронный двигатель
- Метод контроля:V/F, векторное управление с замкнутым контуром и датчиком, векторное управление с разомкнутым контуром без датчика
- Охлаждение:Водяное охлаждение
Применение продукта
- Металлургическое машиностроение
- Транспортировка нефти и газа
- Тестовая платформа
- Возобновляемая энергия
- Железнодорожный транспорт
- Горнодобывающая промышленность и подъем
- Морское оборудование
- СПГ
- Источник питания
- Хранилище энергии
Техническая спецификация
| Технические характеристики HD8000 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | АА30 | 6640 | АА60 | ||||||
| R Базовая ектификация | Входное напряжение | 3300В | 1900В | 10кВ | 6600В | 10кВ | ||||||||
| Входная частота | 45Гц-66Гц | |||||||||||||
| Перегрузка | 110% при номинальном токе, 120% при номинальном токе 60 с | |||||||||||||
| Эffiцивилизованность | ≥99% | |||||||||||||
| Фактор силы | ≥0,95 (Номинальный ток, оснащен 2% входным реактором переменного тока) | |||||||||||||
| Защита | защита от перегрузки, защита от перегрева, защита от короткого замыкания, предварительное определение неисправности и т. д. | |||||||||||||
| RecPWM tification |
Входная частота | 45Гц-66Гц | ||||||||||||
| Перегрузка | 110% при номинальном токе, 120% при номинальном токе 60 с | |||||||||||||
| Эffiцивилизованность | ≥98,5% | |||||||||||||
| Фактор силы | регулируемый (по умолчанию 1) | |||||||||||||
| Защита | защита от перегрузки, защита от перегрева, защита от короткого замыкания, предварительное определение неисправности и т. д. | |||||||||||||
| Инвертор | Выходное напряжение | 3300В | 6600В | 10кВ | 6600В | 10кВ | ||||||||
| Максимальная выходная частота |
110 Гц |
|||||||||||||
| Скорость стабильная точность | OLVC: 0,01%, CLVC: 0,01% | OLVC: 0,01%, CLVC: 0,01% | ||||||||||||
| Скорость пульса | OLVC: 0,2%, CLVC: 0,1% | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Пусковой крутящий момент | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| Контроль крутящего момента | V/F: Да, OLVC: Да, CLVC: Да | V/F: Да, OLVC: Да, CLVC: Да | ||||||||||||
| Точность крутящего момента | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| Время отклика крутящего момента | OLVC: 5 мс, CLVC: 5 мс | OLVC: 5 мс, CLVC: 5 мс | ||||||||||||
| Вращающееся время отклика | OLVC: 100 мс, CLVC: 100 мс | OLVC: 150 мс, CLVC: 150 мс | ||||||||||||
| Динамический эквивалент падения | OLVC: 0,5%*с, CLVC: 0,25%*с | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Перегрузка | 110% при номинальном токе, 120% при номинальном токе 60 с | |||||||||||||
| Среда | Температура | температура на входе ≤40 | ||||||||||||
| Высота | ≤4000 м (снижение номинала на 2000–4000 м) | |||||||||||||
| Механические данные | Защита интеллектуальной собственности | IP54 | ||||||||||||
| Охлаждение | Водяное охлаждение | |||||||||||||
| Антикоррозийная защита | С4-М | |||||||||||||
| Таблица выбора серии HD8000 | ||||||||||||||
| Модуль | Напряжение сети | Напряжение двигателя | Власть | ОцененоI | Макс ф | Размер (Ш*Г*В) (мм) | Примечание | |||||||
| HD8000-3306 | 3300В | 3300В | 6МВА | 1050А | 110 Гц | 4600*1300*2200 | Содержит шкаф с водяным охлаждением | |||||||
| HD8000-3308 | 8МВА | 1400А | ||||||||||||
| HD8000-3310 | 10МВА | 1750А | ||||||||||||
| HD8000-3312 | 12МВА | 2100А | ||||||||||||
| HD8000-2624 | 1900В | 6600В | 24МВА | 2100А | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10кВ | 10кВ | 30МВА | 1750А | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600В | 6600В | 40МВА | 3500А | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10кВ | 10кВ | 60 МВА | 3500А | 21200*1600*2200 | |||||||||
Характеристика продукта
Концепция инженерного проекта
Характеристики
· Степень защиты IP54, благодаря чему система обладает сверхвысокой степенью адаптации к окружающей среде
· Избыточная конструкция ключевых компонентов для снижения вероятности простоя системы
· Усовершенствованные IGCT и тиристоры, обеспечивающие сверхвысокую надежность энергосистемы
· Использование двойного пресс-пакета, превосходные характеристики рассеивания тепла, что делает систему со сверхвысокой плотностью мощности
· Первоклассная система защиты от сбоев
· Мощная система мониторинга для предоставления клиентам полных данных
· Множество дополнительных аксессуаров
Защита
· Технология предварительного суждения IGCT + плечо мостовой схемы защиты
· Обнаружение в режиме реального времени мгновенного значения тока на клеммах переменного тока, запрещающее отключение при высоком токе
Отличный контроль
· Двойная работа в четырех квадрантах для удовлетворения обратной связи по электрической и тормозной энергии
· Быстрый динамический отклик крутящего момента для удовлетворения требований системы по подавлению механического резонанса
· Двигатель синхронно модулируется по секциям для соответствия высоким требованиям к производительности сталепрокатного оборудования, подъемников и т. д.
· Адаптирован к различным двигателям (асинхронным двигателям, синхронным двигателям с постоянными магнитами, синхронным двигателям с электрическим возбуждением и т. д.)
Кривая перегрузки
· 110% при номинальном токе, 120% при номинальном токе 60 с
Инженерный дизайн
Модульная конструкция
· Интеллектуальная система диагностики неисправностей, быстрое позиционирование
· Модульная конструкция ключевых компонентов, высокая согласованность и высокая надежность
· Удобное обслуживание
Интенсивное сейсмостойкое проектирование
· IEC60721 3M5 механические условия – стабильная работа
· Точная механическая конструкция обеспечивает высокую сейсмостойкость
Настраиваемый протокол связи
· поддерживает установленный протокол связи, который может реализовать бесшовное соединение с собственным ПЛК и более удобен для замены и обслуживания
· Поддержка полевых шин: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Гарантия надежности HD8000
Стандартизированное производство и заводские испытания
· Процесс тестирования контролируется автоматически и весь процесс прослеживается
· Вся продукция перед отправкой проходит испытание на старение при 100% напряжении V и 100% напряжении Pn.
· Идеальная система управления MES для обеспечения эффективности производства
· Ведущая в отрасли испытательная платформа, которая может гарантировать качество продукции, поскольку она может выдерживать различные уровни напряжения и различные режимы выпрямления при испытании полной нагрузки привода.
Программное обеспечение для быстрой отладки HD8000
· Программное обеспечение для быстрой отладки подключается к ПК через оптоволокно. Программное обеспечение имеет большое количество профессиональных функций отладки, таких как пакетная настройка параметров, загрузка данных о неисправностях и анализ формы сигнала, высокоскоростной осциллограф и большое количество функций редактирования. Программное обеспечение поддерживает последовательную или Ethernet-связь, поэтому программное обеспечение может обслуживать VFD через последовательную связь или обслуживать VFD в центральной диспетчерской через Ethernet.
