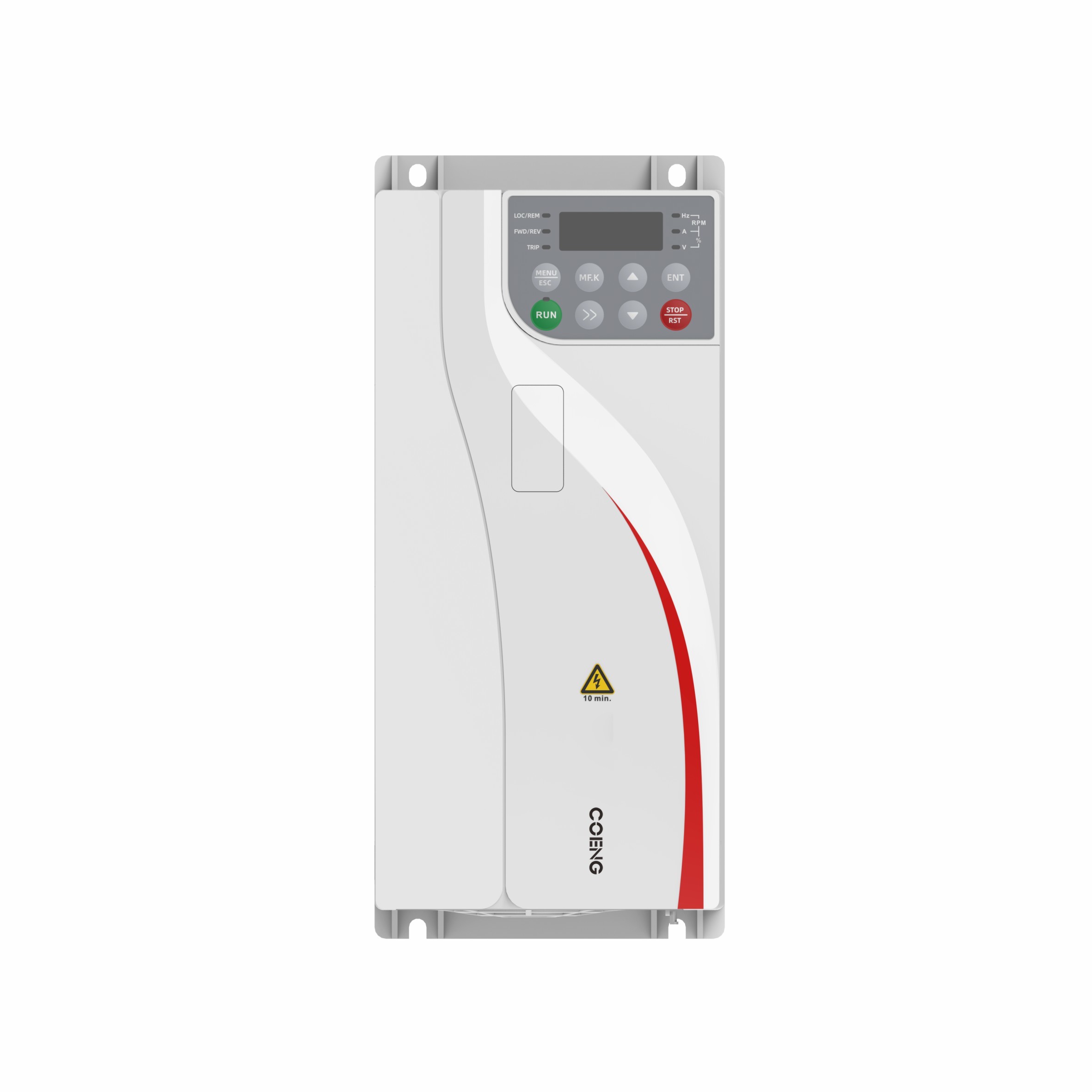

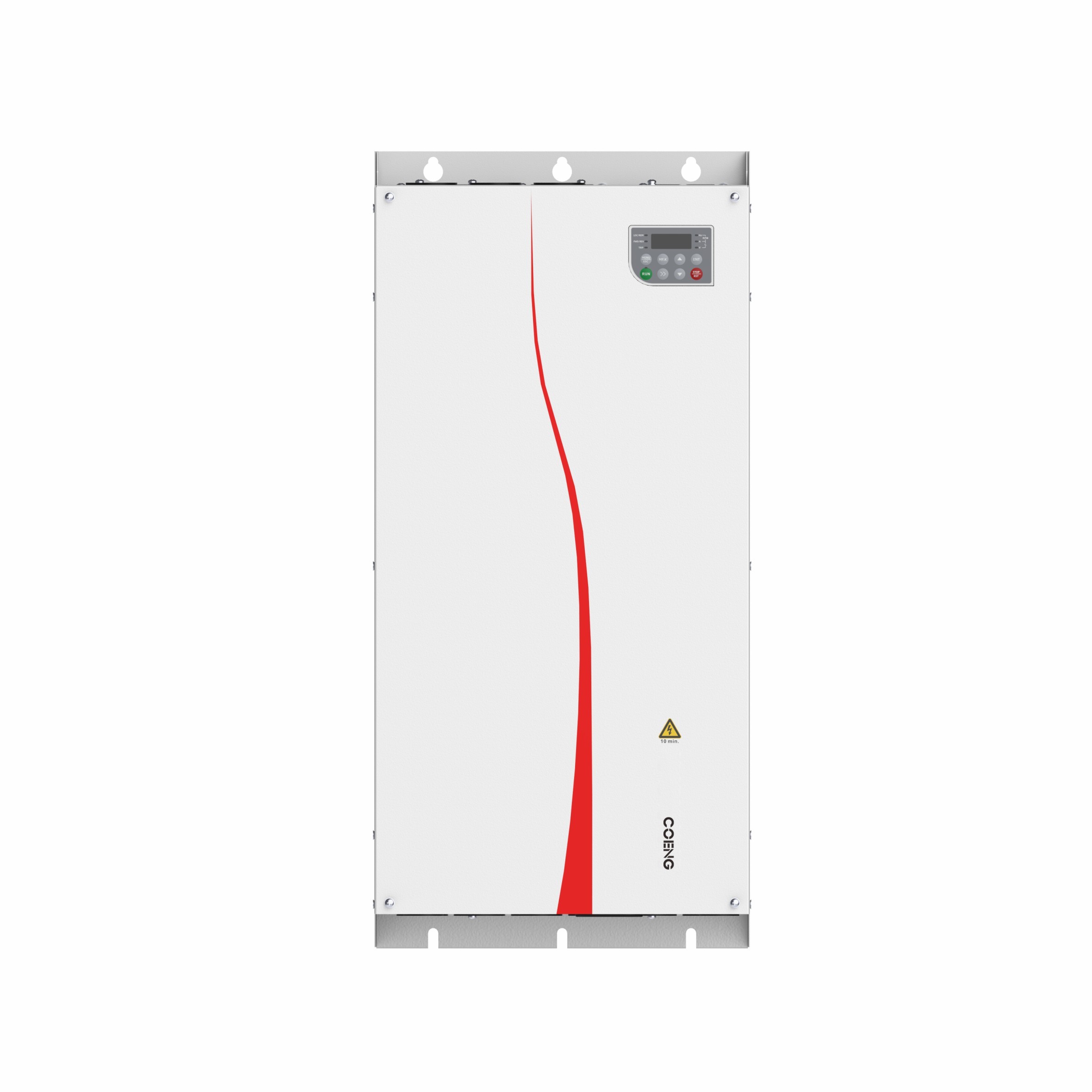

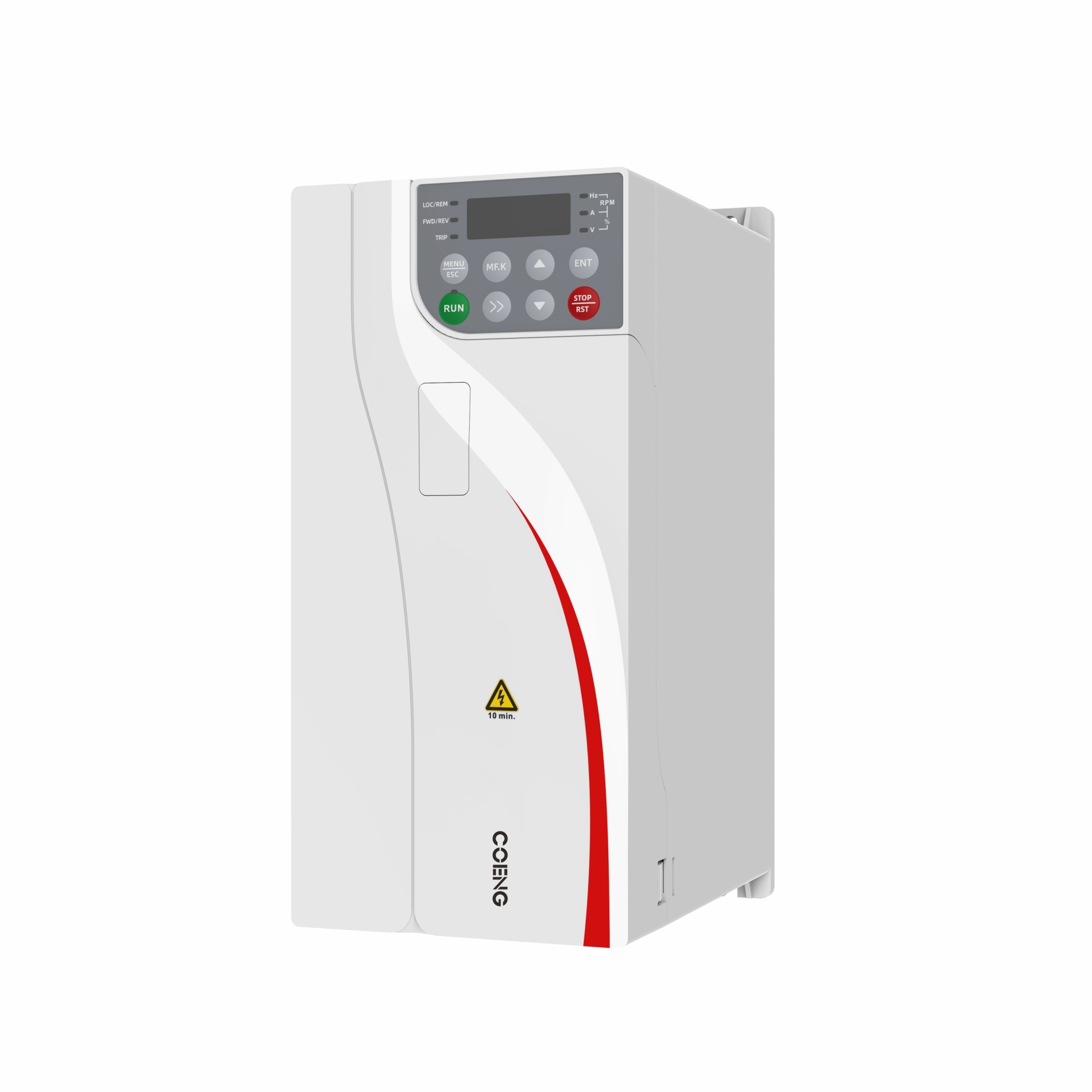

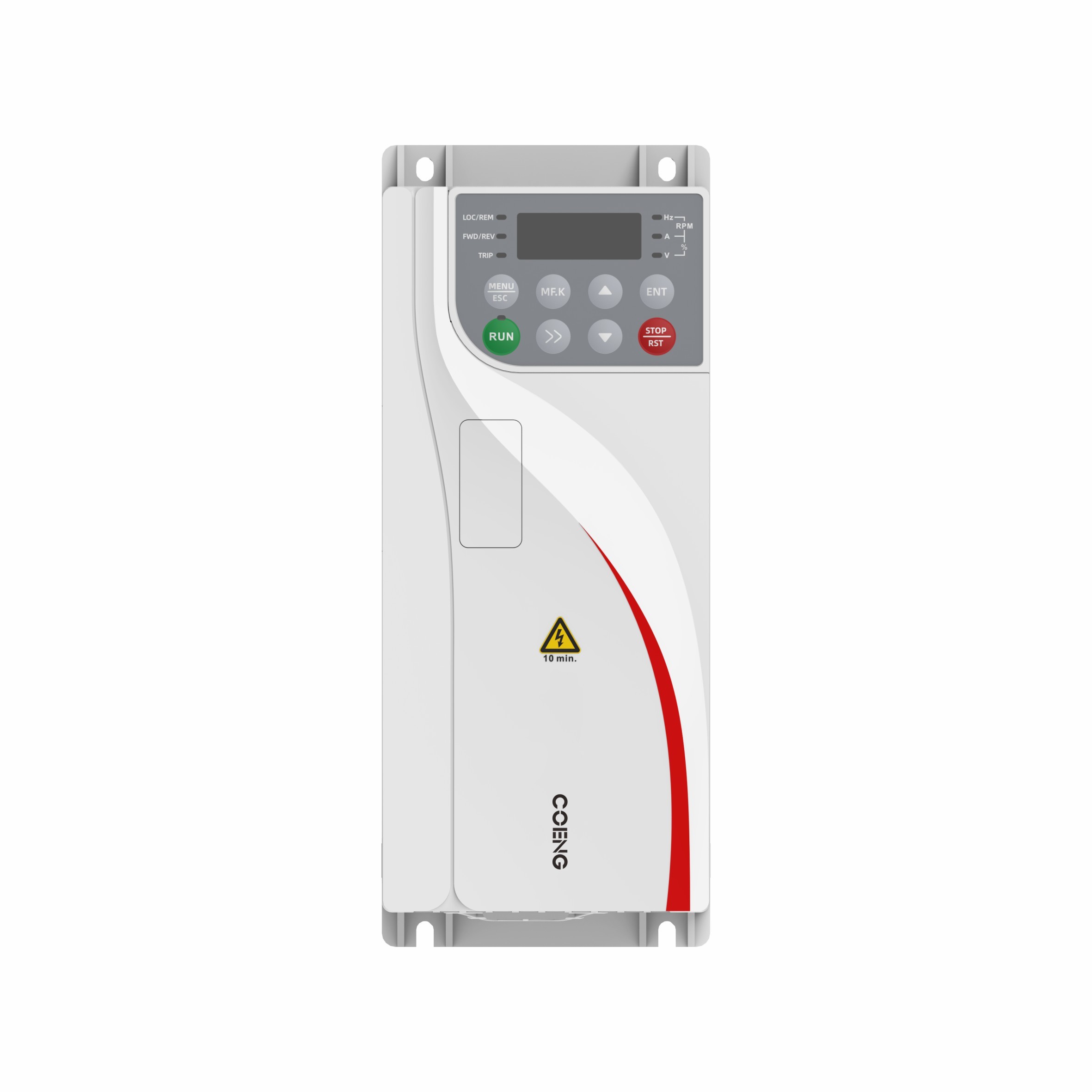

HV510 Векторный инвертор с переменной частотой
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | EC |
| Номер модели | HV510 |
| Количество мин заказа | 1 |
| Упаковывая детали | Коробка, случай переклейки |
| Время доставки | дни 10-30working |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000 штук |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Входное напряжение | 380В (-15%) - 480В (+10%), трехфазный | Частота входной мощности | (50Hz/60Hz) ± 5% |
|---|---|---|---|
| Дисбаланс входного напряжения | ≤3% | Выходное напряжение | Входное напряжение 0V |
| Частота выхода | 0-1500 Гц | Квалификация защиты | IP20 |
| Способ охлаждения | Охлаждение воздухом | влажность | 15%-95%, без конденсации |
| Выделить | HV510 Двигатель переменной частоты,Векторный инвертор,Преобразователь частоты вектора VFD |
||
Характер продукции
HV510 Высокопроизводительный переменный частотный привод Векторный инвертор ВФД Векторный частотный преобразователь
Описание продукта для векторного инвертора с переменной частотой

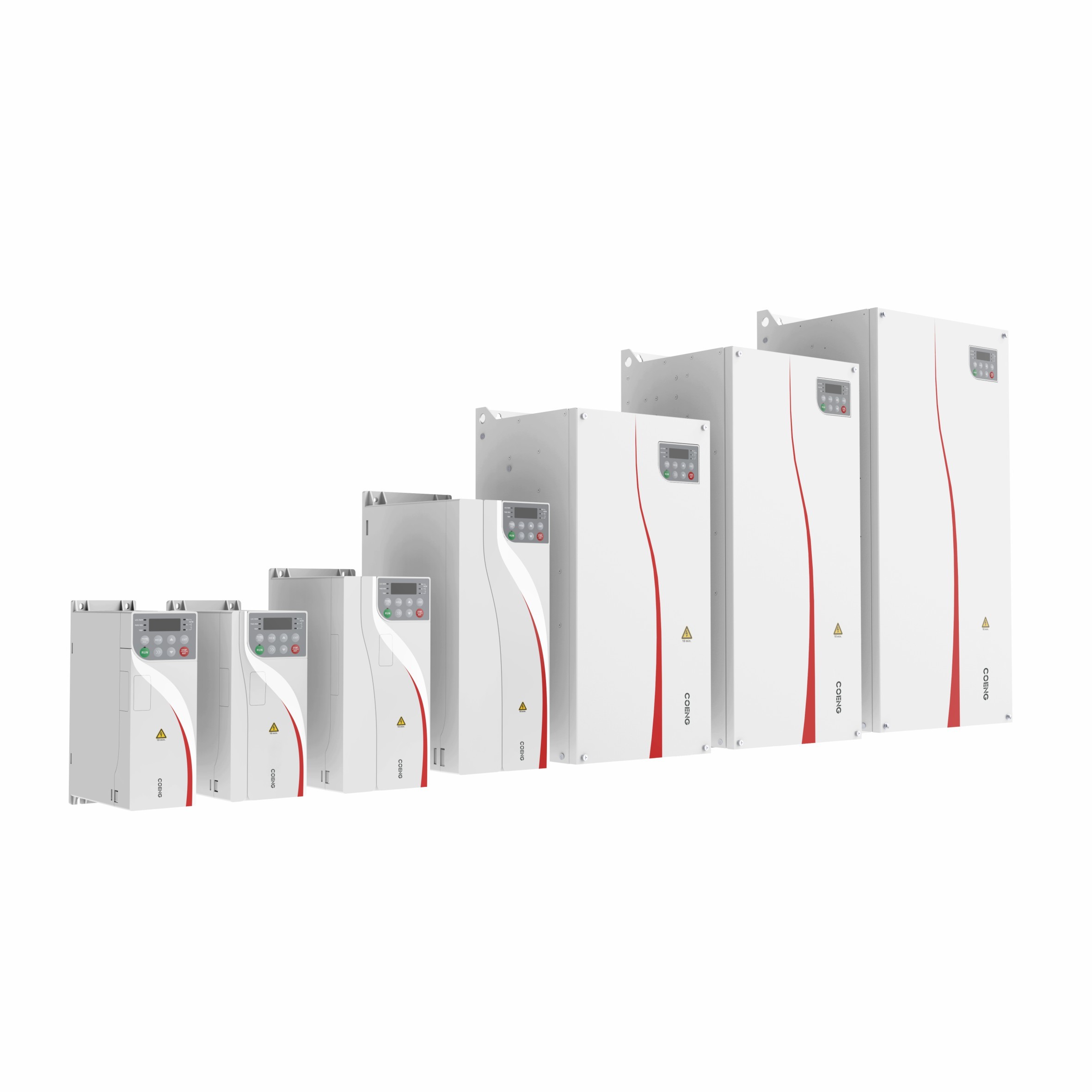

Частотный инвертор серии HV510 представляет собой новое поколение высокопроизводительных векторных инверторов,которая использует новую высокопроизводительную технологию управления вектором открытой и закрытой цепи для поддержки асинхронного двигателя и постоянного магнита синхронного управления двигателем; отличные характеристики, улучшенные характеристики и высокая плотность мощности повышают производительность промышленного оборудования; легкость использования, надежность, экологическая устойчивость, функциональное разнообразие,гибкость применения и другие преимущества в среде применения улучшили стандарты проектирования и оптимизировали пространство установки, и т.д., улучшая пользовательский опыт во многих аспектах.Численовый инвертор серии HV510 - это новое поколение высокопроизводительных векторных инверторов,которая использует новую высокопроизводительную технологию управления вектором открытой и закрытой цепи для поддержки асинхронного двигателя и постоянного магнита синхронного управления двигателем; отличные характеристики, улучшенные характеристики и высокая плотность мощности повышают производительность промышленного оборудования; легкость использования, надежность, экологическая устойчивость, функциональное разнообразие,гибкость применения и другие преимущества в среде применения улучшили стандарты проектирования и оптимизировали пространство установки, и т.д., улучшая пользовательский опыт во многих аспектах.
Инверторы частот серии HV510 широко используются в управлении различным автоматизированным производственным оборудованием, таким как металлургия, подъем, нефть, станки, пластмассы, металлические изделия, производство бумаги,текстильные изделия, печать и упаковка и т.д.
Техническая спецификация векторного инвертора с переменной частотой привода
|
Техническая спецификация |
||
|
Сила |
Входное напряжение (Uin) |
380В (-15%) - 480В (+10%), трехфазный |
|
Входная мощность |
(50Hz/60Hz) ± 5% |
|
|
Входное напряжение |
≤ 3% |
|
|
Выходное напряжение |
Входное напряжение 0V |
|
|
Выходная частота |
0-1500 Гц |
|
|
Контроль |
Тип двигателя |
Асинхронный мотор/постоянный магнит синхронный мотор |
|
Режим управления |
V/F, OLVC (управление вектором открытой петли), CLVC (управление вектором закрытой петли) |
|
|
Диапазон скорости |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
Начальный момент |
VF: 100% (0,5 Гц); OLVC: 150% (0,5 Гц); CLVC: 200% (0 Гц) |
|
|
Точность крутящего момента |
≤±5%, в режиме управления вектором |
|
|
Пульсация крутящего момента |
≤±5%, в режиме управления вектором |
|
|
Стабильность скорости |
OLVC: 0,2%; CLVC: 0,1% |
|
|
Ответ на крутящий момент |
≤ 5 ms, в режиме управления вектором |
|
|
Ускорение/децель |
0.0s3200.0s; 0,0min3200.0min |
|
|
Увеличение крутящего момента |
00,0% - 30,0% |
|
|
Мощность перегрузки |
G-модель: 150% 1 мин/5 мин, 180% 3 с/5 мин |
|
|
Кривая V/F |
Тип прямолинейный, многоточечный, режим полного разделения V/F, режим полного разделения V/F |
|
|
Разрешение частоты ввода |
Цифровая установка: 0,01 Гц; аналоговая установка: 0,01 Гц |
|
|
Главный |
Кривые ускорения/замедления |
Прямая линия, S-кривая |
|
Простой ПЛК, многоскоростной справочник |
16 скоростных сегментов, поддерживаемых через терминалы управления |
|
|
Автоматическое регулирование напряжения (AVR) |
Автоматически сохраняет выходное напряжение постоянным, когда напряжение сети варьируется в пределах определенного диапазона |
|
|
Контроль фиксированной длины |
Контроль фиксированной длины |
|
|
Встроенный PID |
Легко образует систему управления с замкнутым циклом |
|
|
Переход на многомоторный |
С двумя наборами параметров двигателя, переключение между двумя двигателями может быть реализовано |
|
|
Виртуальный IO |
С помощью 8 наборов виртуальных DI/DO можно реализовать простое логическое управление |
|
|
Контроль за превышением напряжения/превышением тока |
Течение и напряжение могут быть автоматически ограничены во время работы, чтобы предотвратить частые поездки из-за перенапряжения и перенапряжения |
|
|
Перезагрузка после отключения питания |
Инвертор может работать автоматически при включении вновь после отказа от питания |
|
|
Ограничение быстрого тока |
Можно избежать частых сбоев перетока |
|
|
Ввод и |
Режим частотного отсчета |
Клавиатура, терминал UP/DOWN, многоссылка, импульсная ссылка, связь |
|
Аналоговые терминалы ввода |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
Терминалы цифрового ввода |
DI1-DI5, 5 программируемых цифровых входных терминалов с оптической изоляцией, совместимые с входами для потока и источника. |
|
|
Терминалы цифрового вывода |
Выход с открытым коллектором; диапазон выходной напряженности: 0-24V; мощность нагрузки тока: 50mA. |
|
|
Аналоговые выходные терминалы |
1-канальный 0V-10V/0(4) mA-20mA |
|
|
Выход реле |
1-канальный контакт формы C, NO+NC |
|
|
Корреспонденция |
Протокол связи |
Modbus RTU (стандартная конфигурация); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (необязательная конфигурация) |
|
Использование |
Высота |
≤ 1000 м: без необходимости дерейтинга; 1000-3000 м: с увеличением текущего дерейтинга на 1% на 100 м |
|
Температура окружающей среды |
-25°C-+40°C (допускается понижение температуры в пределах 40°C-55°C) |
|
|
Влажность |
15%-95%, без конденсации |
|
|
Вибрация |
3M3, IEC60721-3-3 |
|
|
Температура хранения |
-40°C-+70°C |
|
|
Место операции |
В помещении без прямых солнечных лучей, легковоспламеняющихся и коррозионных газов, жидкостей и проводящих частиц и т.д. |
|
|
Дополнительные принадлежности |
Карта кодера, карта расширения связи, карта расширения IO |
|
|
Защита |
Защита от короткого замыкания, перенапряжения, перегрузки, перенапряжения, перенапряжения, фазовой потери, перенапряжения, наружных сбоев и т.д. |
|
|
Способ установки |
Установленные в шкафу |
|
|
Квалификация защиты |
IP20 |
|
|
Способ охлаждения |
Охлаждение воздухом |
|
Характеристики продукции векторного инвертора с переменным приводом частоты
Безопасный и надежный
Надежная конструкция
- Инновационный независимый дизайн воздуховодов улучшает производительность теплораспределения продукта и адаптивность к окружающей среде
- Дизайн книги значительно экономит место для установки в шкафу пользователя
Профессиональное тепловое проектирование
- Принять эффективное и точное программное обеспечение платформы теплового моделирования для обеспечения тепловой надежности всей машины
- Усовершенствованные технологии и устройства термоиспытания и верификации эффективно проверяют теоретические результаты теплового проектирования
Строгое испытание повышения температуры
- Испытание повышения температуры всей машины принимает строгие процедуры испытаний полной нагрузки и перегрузки
- Высокая температура и старение нагрузки за пределами завода, эффективно предотвращая и перехватывая сбои рассеянного устройства
Эффективная конструкция для предотвращения помех
- Встроенный фильтр C3, который может эффективно подавлять высокочастотные гармонические сигналы, генерируемые инвертором
- Прорывная конструкция ЭМК может эффективно уменьшить утечку тока в землю
Комплексные средства защиты
- Вся серия имеет функции защиты, такие как перенапряжение, перенапряжение, перенапряжение, фазовые потери, перенапряжение, блокированный ротор, перегрузка, защита от температуры двигателя,и короткое замыкание на земле.
- В зависимости от степени тяжести типа неисправности, он может быть настроен на предупреждение о раннем предупреждении, отключение неисправности и продолжение работы для облегчения ежедневного обслуживания.
Отличная работа
Передовая технология привода двигателя
- Может поддерживать асинхронные двигатели и синхронные двигатели для достижения высокопроизводительного управления вектором тока
- Может поддерживать два набора управления переключением параметров двигателя
- Может поддерживать управление скоростью двигателя и режимом крутящего момента
Богатые функции самообучения
- Возможность точной самоидентификации параметров двигателя для улучшения точности управления двигателем и скорости ответа
- Разнообразные и всеобъемлющие способы самообучения для поддержки потребностей в идентификации двигателей в различных сценариях
Идеальная тормозная функция
- Поддержка запуска и остановки функции торможения постоянного тока
- Функция перенапряжения может эффективно подавлять повышение напряжения автобуса во время замедления и избегать частых сбоев перенапряжения.
- Все серии могут иметь встроенные тормозные агрегаты, экономия места установки и электрических затрат
Мощные возможности перегрузки
- Высокая способность к перегрузке, способная к надежной длительной работе в условиях экстремальной нагрузки
- Способность к легкой перегрузке: 1,1 раза номинального тока в течение 1 минуты, 1,5 раза номинального тока в течение 10 секунд
- Мощность тяжелой перегрузки: 1,5 раза номинальный ток работы в течение 1 минуты, 2 раза номинальный ток работы в течение 3 секунд
Богатые функции
Диверсифицированные расширенные функции
- Опция карты связи, поддерживающая различные текущие основные протоколы связи: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP и т.д.
- Опция кодировки карт, поддерживает инкрементальную и резюмерную кодировку
- Вариант карты терминала ввода/вывода делает функции терминала богаче
- Внешняя опция клавиатуры делает отладку проще и проще
Примечание: дополнительная карта расширения терминала В/В и карта расширения связи находятся в одном слоте для расширения карты, и их нельзя устанавливать и использовать одновременно.
Программное обеспечение для быстрой отладки на заднем плане
- Поддерживает запись событий инвертора и функции виртуального осциллоскопа
- Поддержка редактирования параметров и мониторинга состояния, что делает отладку и обслуживание более удобными
Выход высокой частоты
- Выход может достигать до 1500 Гц, подходящий для высокочастотных и высокоскоростных двигателей
Функции программного обеспечения приложения
- Управление мастером-рабом: подходит для синхронного управления мастером-рабом двух или более двигателей
- Простая функция ПЛК: может выполнять до 16-сегментного синхронизации и работы с фиксированной скоростью
- Функция PID: подходит для систем с замкнутым контуром для управления процессом, таким как постоянная температура, постоянное давление, напряжение и т.д.
- Виртуальный В/В: Простой внутренний логический контроль может быть достигнут с помощью простых настроек
- Функция отключения питания и перезагрузки: при отключении и включении инвертора во время работы может быть реализована автоматическая работа
- Многомоторная функция переключения: может хранить два набора параметров двигателя для достижения управления переключением
- Функция нулевого серво: при управлении в замкнутом цикле двигатель может быть заблокирован при нулевой скорости, чтобы достичь эффекта навигации с нулевой скоростью.
- Функция частоты колебания: подходит для оборудования для обработки текстильных и химических волокон, которое может улучшить качество обмотка шпинделя
- Случайная глубина PWM: может улучшить резкий шум двигателя
- Редундальная работа кодера: подходит для работы в замкнутом цикле. При отказе кодера он может автоматически перейти на работу в открытом цикле.
