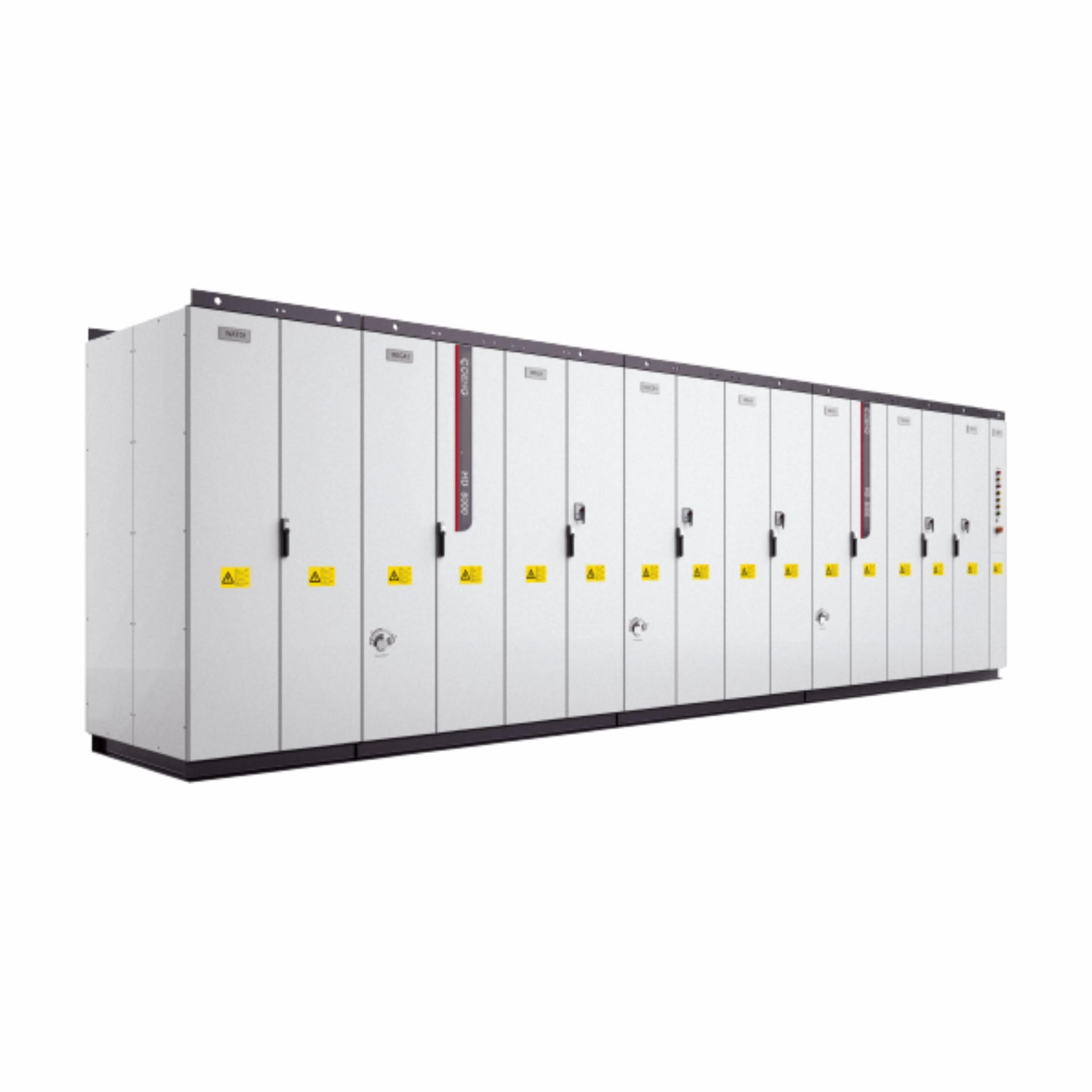

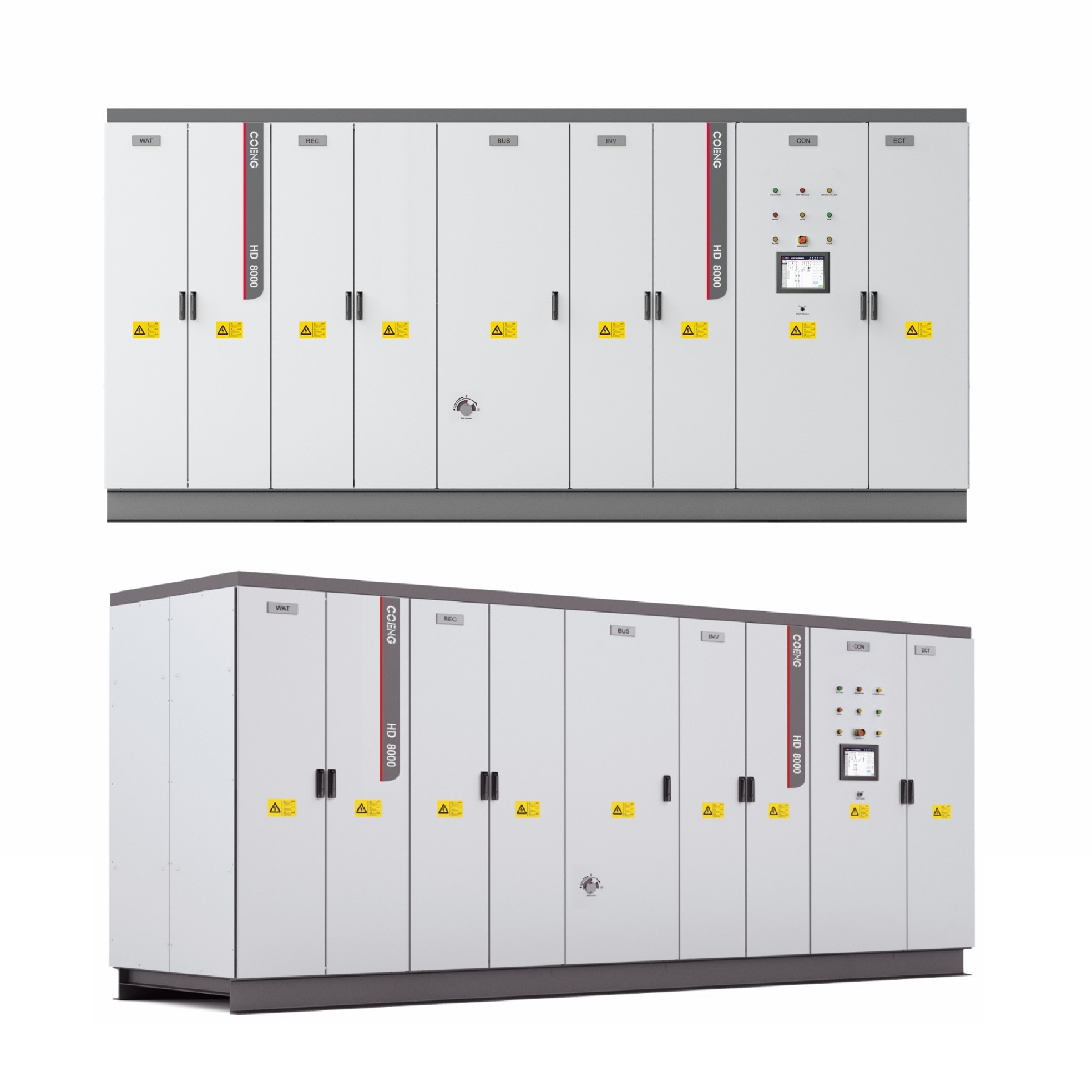

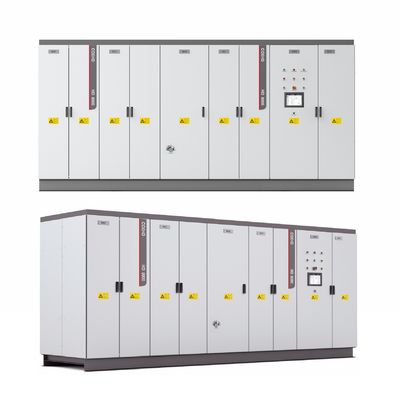

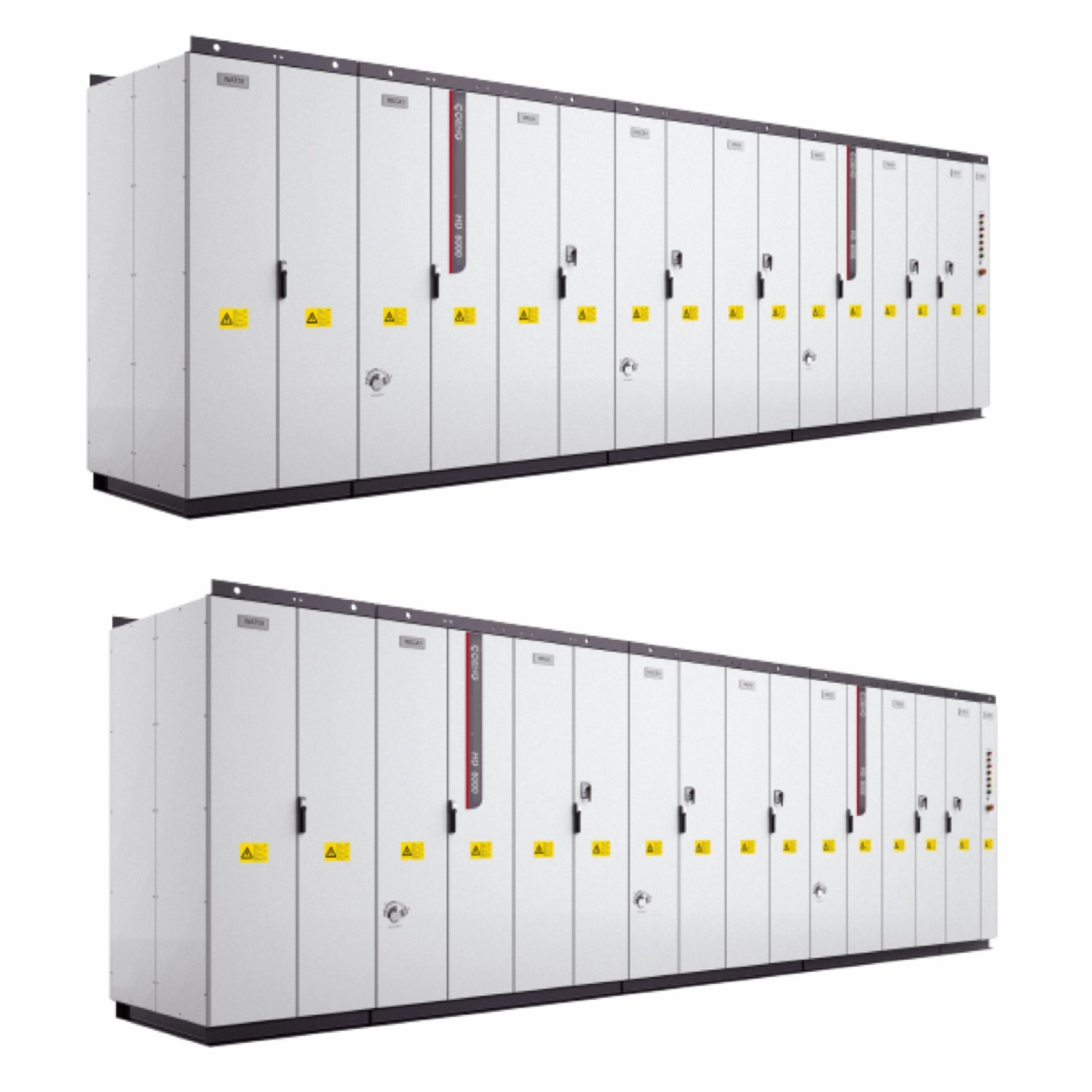

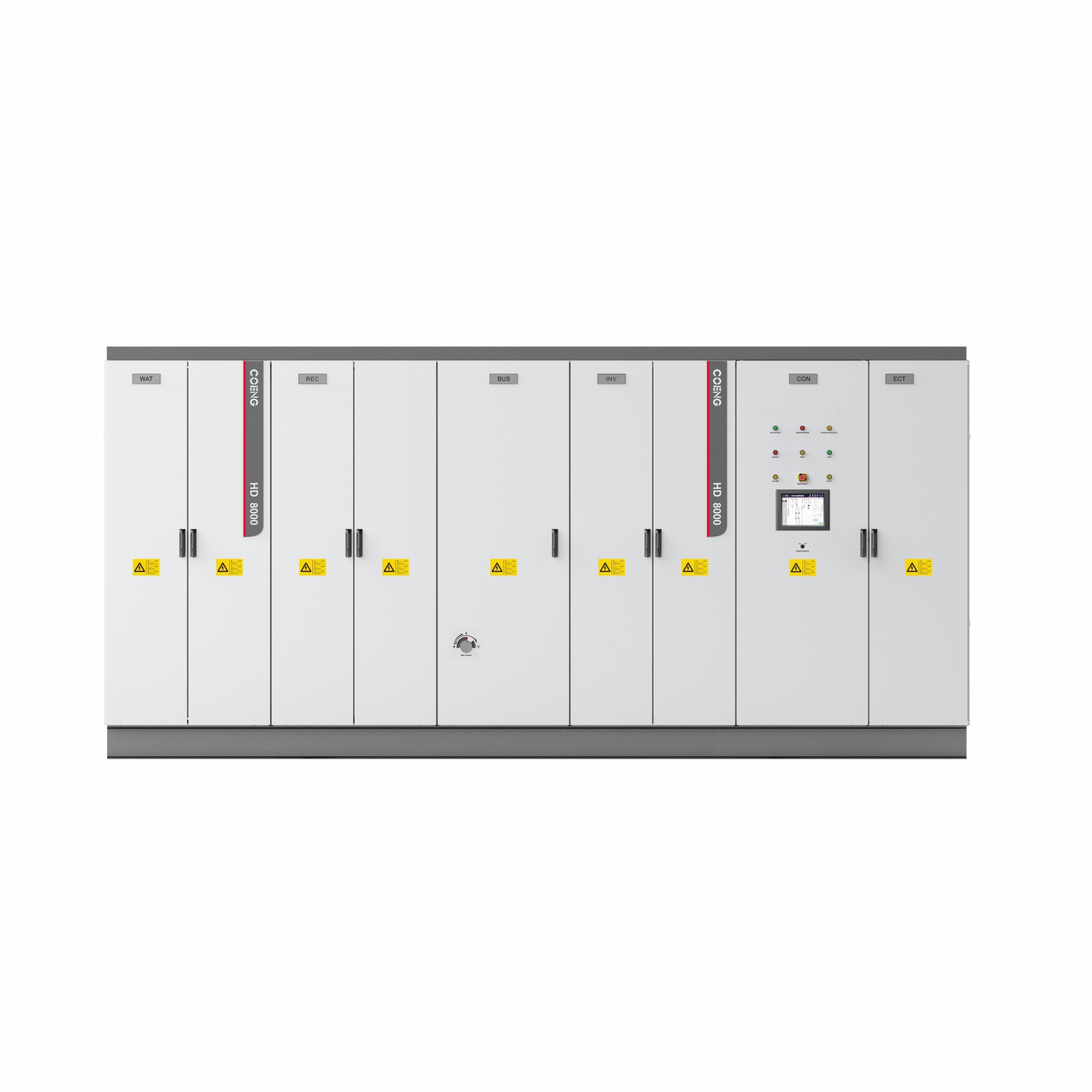

Переменное частотное приводное устройство 3300V 1900V,10kV 6600V 10kV Vfd инвертор
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | COENG |
| Сертификация | CE |
| Номер модели | HD8000-3306 |
| Количество мин заказа | 1 |
| Упаковывая детали | Деревянный корпус |
| Время доставки | дни 10-30working |
| Условия оплаты | L/C, T/T, Western Union |
| Поставка способности | 20000SETS/YEAR |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Механические характеристики | Движение одной/нескольких осей, двух-/четырех-квадрантное | Номинальное напряжение со стороны двигателя | 3: 3300В 6: 6600В А: 10кВ |
|---|---|---|---|
| Сила | 10: 10МВА | Способ исправления | P: PWM D: Диодная базовая ректификация |
| Общий метод исправления шины | Пустое: однократное исправление 2: двойное исправление | Общий метод преобразователя шины | Пустое место: один D: двойной инвертор T: тройной инвертор |
| Выделить | Двигатель переменной частоты 1900 В,Инвертор 10 кВ,3300В переменная частота привода |
||
Характер продукции
HD8000 Высокомощная система частотно-регулируемого привода Преобразователь частоты
Применение продукта
- Характеристики:одно-/многоосевой привод, степень защиты IP54, двухквадрантный/четырехквадрантный
- Дизайн:модульная конструкция
- Исправление:многоимпульсное базовое выпрямление, интеллектуальное выпрямление и выпрямление ШИМ
- Уровень напряжения:1900В3000В (3300В), 6000В, (6600В), 10000В
- Максимальная мощность:30 МВА (одиночный) 60 МВА (параллельный)
- Совместимый двигатель:асинхронный асинхронный двигатель, синхронный двигатель с постоянными магнитами, синхронный двигатель с электрическим возбуждением
- Метод управления:V/F, векторное управление с обратной связью с датчиком, векторное управление с разомкнутым контуром без датчика
- Охлаждение:водяное охлаждение
Техническая спецификация
| Технические характеристики HD8000 | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | АА30 | 6640 | АА60 | ||||||
| R Базовое оборудование | Входное напряжение | 3300В | 1900В | 10кВ | 6600В | 10кВ | ||||||||
| Входная частота | 45–66 Гц | |||||||||||||
| Перегрузка | 110% при номинальном токе, 120% при номинальном токе 60 с. | |||||||||||||
| Эffiобщество | ≥99% | |||||||||||||
| Коэффициент мощности | ≥0,95 (номинальный ток, оснащен входным дросселем переменного тока 2 %) | |||||||||||||
| Защита | защита от перегрузки, защита от перегрева, защита от короткого замыкания, предварительная оценка неисправности и т. д. | |||||||||||||
| РекШИМ уведомление |
Входная частота | 45–66 Гц | ||||||||||||
| Перегрузка | 110% при номинальном токе, 120% при номинальном токе 60 с. | |||||||||||||
| Эffiобщество | ≥98,5% | |||||||||||||
| Коэффициент мощности | регулируемый (по умолчанию 1) | |||||||||||||
| Защита | защита от перегрузки, защита от перегрева, защита от короткого замыкания, предварительная оценка неисправности и т. д. | |||||||||||||
| Инвертор | Выходное напряжение | 3300В | 6600В | 10кВ | 6600В | 10кВ | ||||||||
| Максимальная выходная частота |
110 Гц |
|||||||||||||
| Стабильная скорость, точность | OLVC: 0,01%, CLVC: 0,01% | OLVC: 0,01%, CLVC: 0,01% | ||||||||||||
| Скорость импульса | OLVC: 0,2%, CLVC: 0,1% | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Пусковой крутящий момент | ОЛВК: 150%, КЛВК: 200% | ОЛВК: 130%, КЛВК: 150% | ||||||||||||
| Контроль крутящего момента | V/F: Да, OLVC: Да, CLVC: Да | V/F: Да, OLVC: Да, CLVC: Да | ||||||||||||
| Точность крутящего момента | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| Время отклика крутящего момента | OLVC: 5 мс, CLVC: 5 мс | OLVC: 5 мс, CLVC: 5 мс | ||||||||||||
| Меняющееся время отклика | OLVC: 100 мс, CLVC: 100 мс | OLVC: 150 мс, CLVC: 150 мс | ||||||||||||
| Эквивалент динамического падения | OLVC: 0,5%*s, CLVC: 0,25%*s | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Перегрузка | 110% при номинальном токе, 120% при номинальном токе 60 с | |||||||||||||
| Среда | Температура | температура на входе ≤40 | ||||||||||||
| Высота | ≤4000 м (снижение номинальных значений на 2000–4000 м) | |||||||||||||
| Механические данные | IP-защита | IP54 | ||||||||||||
| Охлаждение | Водяное охлаждение | |||||||||||||
| Антикоррозийный | С4-М | |||||||||||||
| Таблица выбора серии HD8000 | ||||||||||||||
| Модуль | Напряжение сети | Напряжение двигателя | Власть | РейтингI | Макс ф | Размер (Ш*Д*В) (мм) | Примечание | |||||||
| HD8000-3306 | 3300В | 3300В | 6МВА | 1050А | 110 Гц | 4600*1300*2200 | Содержит шкаф с водяным охлаждением | |||||||
| HD8000-3308 | 8МВА | 1400А | ||||||||||||
| HD8000-3310 | 10 МВА | 1750А | ||||||||||||
| HD8000-3312 | 12 МВА | 2100А | ||||||||||||
| HD8000-2624 | 1900В | 6600В | 24МВА | 2100А | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10кВ | 10кВ | 30МВА | 1750А | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600В | 6600В | 40МВА | 3500А | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10кВ | 10кВ | 60МВА | 3500А | 21200*1600*2200 | |||||||||
Функции преобразователей частоты (ЧРП)
Частотно-регулируемые приводы (ЧРП) — это электронные устройства, используемые для управления скоростью и крутящим моментом электродвигателей. Они широко используются в промышленных и коммерческих целях. Вот основные функции VFD:
1. Контроль скорости
- Регулируемая скорость двигателя: ЧРП позволяют точно контролировать скорость двигателя в соответствии с эксплуатационными требованиями, что имеет решающее значение для таких устройств, как вентиляторы, насосы и конвейеры, которым требуется переменная скорость.
2. Экономия энергии
- Снижение энергопотребления: Регулируя скорость двигателя, преобразователи частоты могут значительно снизить потребление энергии. Во многих приложениях двигатели обычно работают при меньших нагрузках, а использование частотно-регулируемого привода может существенно сэкономить энергию.
- Оптимизированная операционная эффективность: ЧРП помогают оборудованию работать с оптимальной эффективностью, сокращая ненужные потери энергии.
3. Плавный пуск и остановка.
- Плавный старт: ЧРП обеспечивают плавный запуск двигателей, сводя к минимуму электрические скачки и механические нагрузки, тем самым увеличивая срок службы двигателя и подключенного оборудования.
- Контролируемая остановка: Они обеспечивают контролируемое замедление, избегая резких остановок, которые могут вызвать механический удар.
4. Контроль крутящего момента
- Точное управление крутящим моментом: ЧРП позволяют поддерживать постоянный крутящий момент на разных скоростях, что важно для применений, требующих точного контроля крутящего момента, таких как краны и системы погрузочно-разгрузочных работ.
5. Улучшение управления процессом
- Регулирование расхода и давления: В насосах и вентиляторах частотно-регулируемые приводы могут регулировать расход и давление в зависимости от потребностей в реальном времени, повышая стабильность и гибкость производственных процессов.
- Поддержка автоматизации: ЧРП можно интегрировать с датчиками и системами управления для поддержки более сложной автоматизации, повышая общую эффективность производства.
6. Снижение шума и вибрации.
- Низкий рабочий шум: Обеспечивая плавную регулировку скорости, частотно-регулируемые приводы могут снизить уровень рабочего шума, создавая лучшую рабочую среду.
- Минимальная вибрация: Стабильная работа на скорости помогает снизить механические вибрации, продлевая срок службы оборудования.
7. Функции защиты
- Защита от перегрузки и короткого замыкания: Современные частотно-регулируемые приводы оснащены различными функциями защиты, включая защиту от перегрузки, короткого замыкания и перегрева, обеспечивая безопасную работу двигателей и систем привода.
- Мониторинг неисправностей: ЧРП могут отслеживать состояние системы в режиме реального времени, быстро обнаруживая и предупреждая пользователей о неисправностях, что сводит к минимуму время простоя.
Заключение
Частотно-регулируемые приводы играют решающую роль в современных промышленных и коммерческих приложениях. Обеспечивая точный контроль скорости и крутящего момента, а также энергосбережение и защитные функции, частотно-регулируемые приводы помогают повысить эффективность, снизить потребление энергии и продлить срок службы оборудования. По мере развития технологий диапазон применений и функциональных возможностей частотно-регулируемых приводов продолжает расширяться.
Характеристики продукта
Концепция инженерного проектирования
Характеристики
· Защита IP54, благодаря чему система обладает сверхвысокой адаптируемостью к окружающей среде.
· Резервированная конструкция ключевых компонентов для снижения вероятности простоя системы.
· Усовершенствованный IGCT и тиристор, обеспечивающие сверхвысокую надежность энергосистемы.
· Использование двойного пресс-пакета, отличные характеристики рассеивания тепла, что делает систему сверхвысокой удельной мощностью.
· Первоклассная система защиты от неисправностей
· Мощная система мониторинга для предоставления клиентам полных данных.
· Множество дополнительных аксессуаров
Защита
· Предварительная оценка IGCT + мостовая схема с помощью технологии защиты
· Обнаружение в режиме реального времени мгновенного значения тока на клеммах переменного тока, запрещающего действие по отключению при сильном токе.
Отличный контроль
· Двойной четырехквадрантный режим работы для обеспечения обратной связи по электрической энергии и энергии торможения.
· Быстрая динамическая реакция крутящего момента для удовлетворения требований системы по подавлению механического резонанса
· Двигатель синхронно модулируется по секциям для удовлетворения высоких требований к производительности стального проката, подъемников и т. д.
· Адаптирован к различным двигателям (асинхронным двигателям, синхронным двигателям с постоянными магнитами, синхронным двигателям с электрическим возбуждением и т. д.)
Кривая перегрузки
· 110% при номинальном токе, 120% при номинальном токе 60 с.
Инженерное проектирование
Модульная конструкция
· Интеллектуальная система диагностики неисправностей, быстрое позиционирование
· Модульная конструкция ключевых компонентов, высокая согласованность и высокая надежность.
· Удобное обслуживание
Интенсивное сейсмическое проектирование
· Механические условия IEC60721 3M5, стабильная работа
· Точная механическая конструкция обеспечивает интенсивную сейсмостойкость.
Настраиваемый протокол связи
· он поддерживает установленный протокол связи, который обеспечивает плавное соединение с встроенным ПЛК и более удобен для замены и обслуживания.
· Поддерживает полевые шины: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Гарантия надежности HD8000
Стандартизированное производство и заводские испытания
· Процесс тестирования контролируется автоматически и весь процесс отслеживается
· Все продукты перед отправкой проходят испытания на старение 100% V и 100% Pn.
· Совершенная система управления MES для обеспечения эффективности производства
· Ведущая в отрасли испытательная платформа, позволяющая гарантировать качество продукции, поскольку она может соответствовать различным уровням напряжения и различным режимам выпрямления при тестировании привода при полной нагрузке.
Программное обеспечение для быстрой отладки HD8000
· Программное обеспечение для быстрой отладки подключается к ПК через оптоволокно. Программное обеспечение имеет большое количество профессиональных функций отладки, таких как пакетная настройка параметров, загрузка данных о неисправностях и анализ формы сигналов, высокоскоростной осциллограф, а также большое количество функций редактирования. Программное обеспечение поддерживает последовательную связь или связь Ethernet, поэтому оно может обслуживать ЧРП через последовательную связь или поддерживать ЧРП в центральной диспетчерской через Ethernet.
