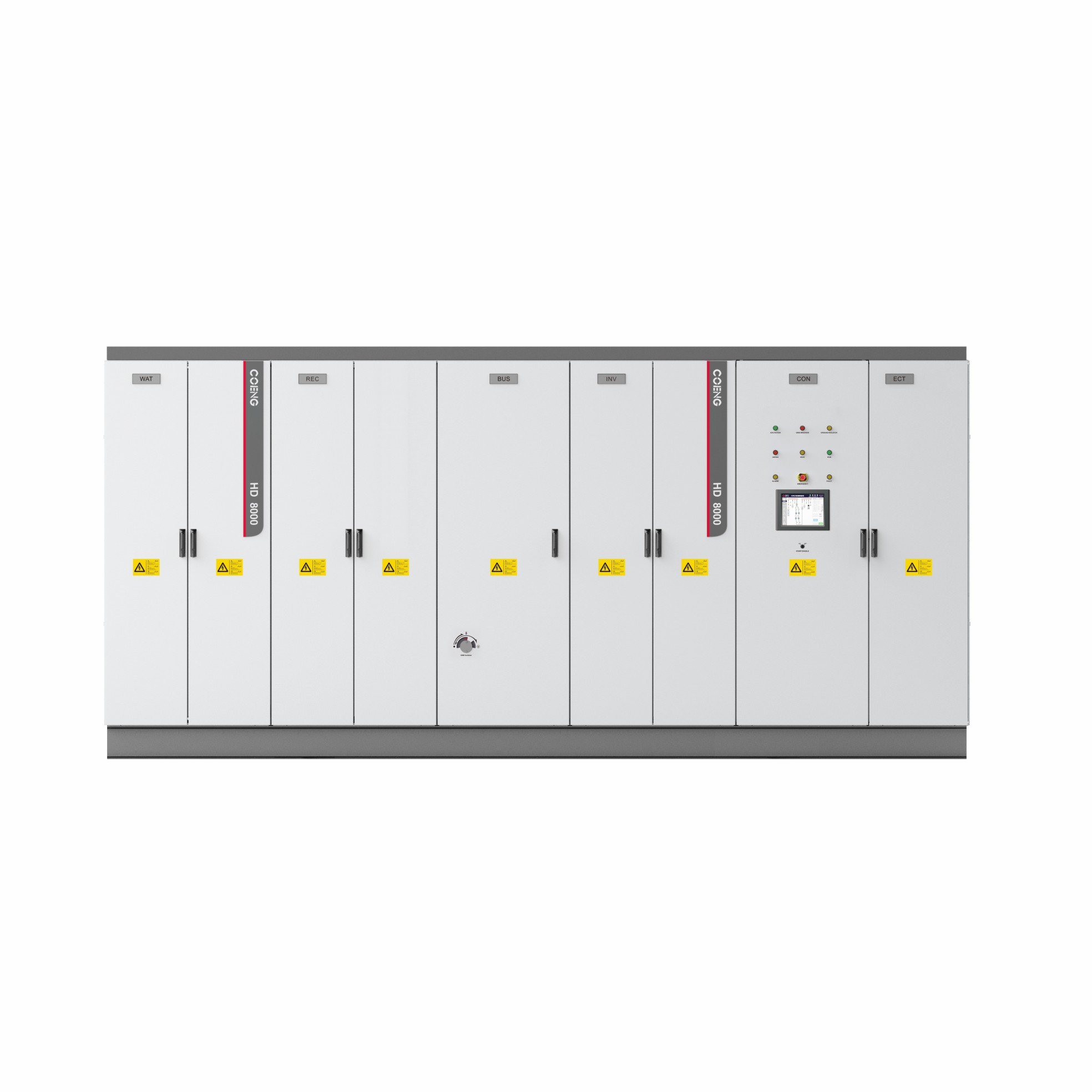

HD8000 VFD Диск интеллектуального управления для промышленных машин и конвейеров

ПЕРФОРМАЦИЯКАРАКТЕРИСТИКА

Надежное инженерное проектирование

• Технологии предварительного определения ошибки IGCT и защиты от перестрелки мостового рукава
• Редуктивность и допустимость ошибок для ключевых компонентов
• Использование двухсторонних приборов питания
• конструкция защиты IP54 и конструкция коррозионной защиты C4-M

Модульный дизайн для легкого обслуживания

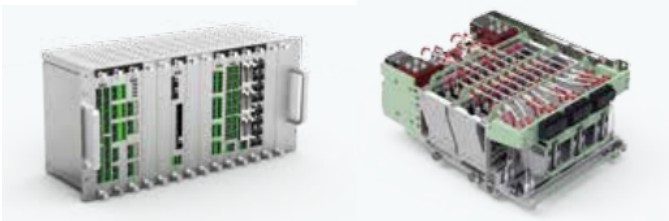

• Модульная конструкция ключевых компонентов
• Интеллектуальная система диагностики неисправностей для быстрого обнаружения неисправностей
• Для сборки/разборки фазового модуля требуется всего 15 минут

Отличная производительность управления

• Возможность работы в четырех квадрантах
• Поддержка различных типов двигателей
• Быстрый динамический ответ на крутящий момент и подавление торсионных вибраций
• Сегментированная синхронная модуляция двигателей
• Модуляция ширины импульса выборочного гармонического удаления (SHEPWM)

Высокая адаптивность

• Конфигурация одномоторного/многомоторного привода
• Дизайн на большой высоте: не требуется дерейтинга на высоте 2000 м
• Дизайн адаптируемости сети, позволяющий системе адаптироваться к дисбалансу сети, гармонике сети, мигающей частоте сети, временным падениям напряжения сети и высокому/низкому напряжению через

Протоколы связи и программное обеспечение

• Поддержка настраиваемых протоколов связи с помощью дополнительных модулей
• Прочная система мониторинга для мониторинга внутренних данных, форм волн и другой информации в режиме реального времени
• hopeInsight Background Программное обеспечение для быстрого ввода в эксплуатацию

Международно ведущие технологии

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, с некоторыми технологиями, оцениваемыми как ведущие на международном уровне

Технические параметры преобразователя VFD модульной конструкции:

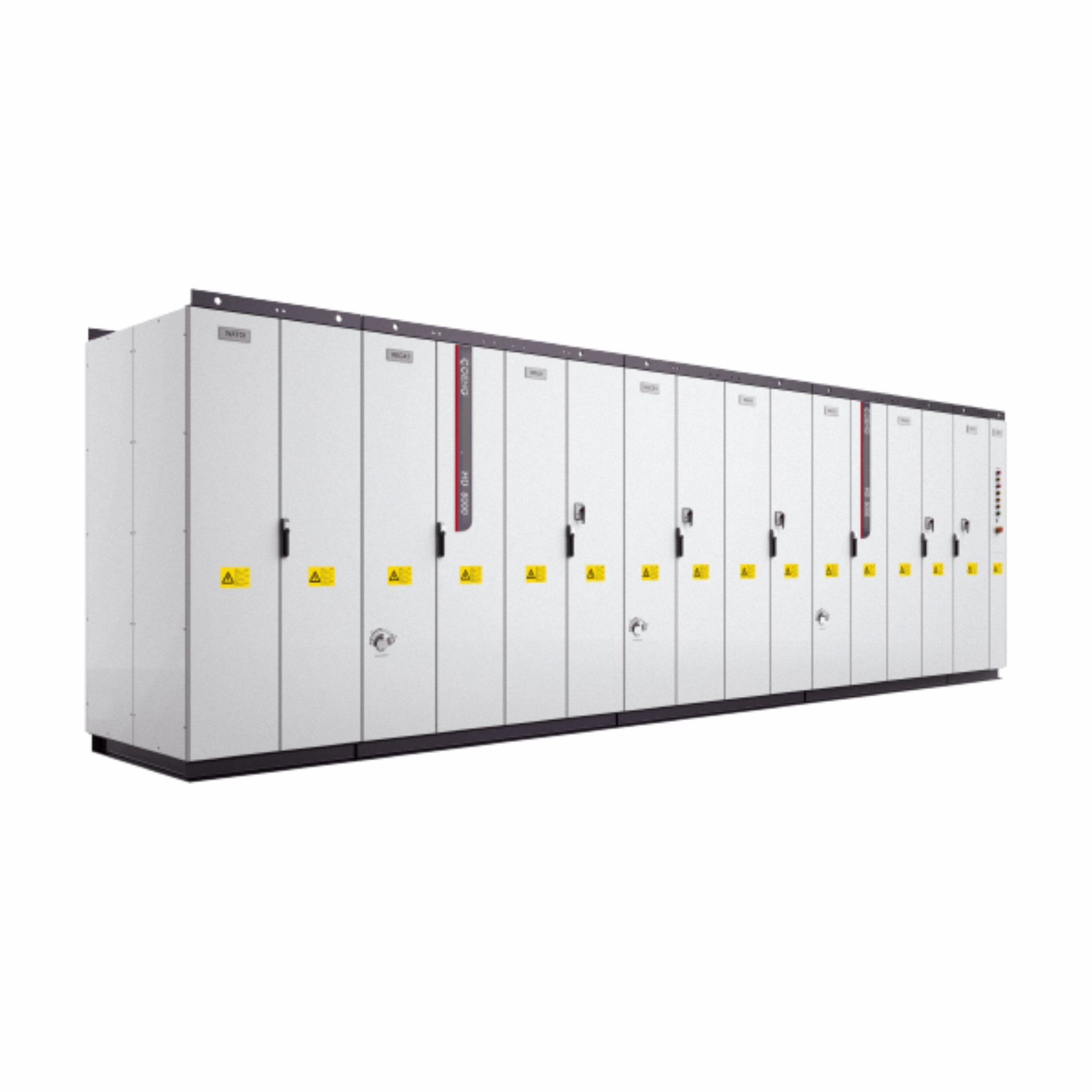

HD8000 серия средневольтный инженерный приводы: энергоэффективность для требовательных промышленных

Обзор продукции

HD8000 Series Medium Voltage Engineering Drive - это высокопроизводительная модульная система привода, предназначенная для тяжелых промышленных применений, требующих надежной подачи мощности и точного управления.Проектировано с передовой топологией AC-DC-AC, он поддерживает как одноприводные, так и многоприводные конфигурации, включая общие архитектуры автобусов постоянного тока, что делает его идеальным для таких отраслей, как металлургия, нефть и газ, горнодобывающая промышленность и железнодорожный транспорт.С максимальной мощностью одного агрегата 102 МВА, привод вмещает широкий диапазон напряжений (вход от 1900 до 10 кВ на сетевой стороне; выход от 660 до 3300 В на стороне двигателя),обеспечение совместимости с мировыми энергетическими стандартами и бесперебойной интеграции в различные эксплуатационные среды.

Ключевые особенности

Высокопроизводительное точное управлениеОборудованный алгоритмами управления вектором и управления прямым крутящим моментом (DTC), серия HD8000 обеспечивает точное регулирование скорости и крутящего момента для двигателей при экстремальных нагрузках.Возможность многоквартальной работы позволяет эффективно регенерировать энергию во время торможения, уменьшая зависимость от внешних резисторов.

Усовершенствованное охлаждение и долговечностьБлагодаря системе водяного охлаждения IP54, привод обеспечивает оптимальную производительность в суровых условиях, включая высокие температуры окружающей среды и пыльную среду.Система поддерживает непрерывную перегрузку при 110% номинального тока и кратковременную перегрузку до 120% в течение 60 секунд., обеспечивая надежность в критических процессах.

Гармоническое подавление и стабильность сеткиИспользуя многоимпульсную ректификацию и технологию активного PWM-ректификатора, привод минимизирует гармоническое искажение (THDi < 3%), повышая качество питания сети и соответствие стандартам IEC 61000-3-12.

Интуитивный интерфейс человека-машины (HMI)15,6-дюймовый сенсорный экран промышленного класса обеспечивает мониторинг параметров работы, диагностику неисправностей и корректировку конфигурации в режиме реального времени.Предварительно загруженные шаблоны для конкретных приложений упрощают настройку для общих промышленных рабочих процессов.

Уникальные преимущества

Модульная масштабируемостьМодульная конструкция привода позволяет быстро заменять компоненты и расширять мощность.минимизация времени простоя при техническом обслуживании или модернизации.

Всеобъемлющие протоколы безопасностиСертифицированный по стандартам CE, IEC и ATEX, привод включает в себя многослойные механизмы защиты, включая отключение от перенапряжения / перенапряжения, обнаружение фазовых потерь и оповещения о тепловой перегрузке.Интегрированная система мониторинга потока воды предотвращает сбои охлаждения.

Умное предсказательное обслуживаниеВстроенные алгоритмы искусственного интеллекта анализируют исторические и реальные данные для прогнозирования износа компонентов, таких как деградация конденсатора или продолжительность жизни вентилятора, что позволяет планировать проактивное обслуживание.Удаленный доступ через зашифрованные облачные платформы облегчает централизованное управление распределенными активами.
